Wyłącznik powietrzny KW2 zapewnia ochronę przed przeciążeniem, zwarciem i uziemieniem jednofazowym z inteligentną i selektywną funkcją ochrony, wyłącznik może poprawić niezawodność zasilania i uniknąć niepotrzebnych awarii zasilania. Ma zastosowanie w elektrowniach, fabrykach i nowoczesnych wysokich budynkach itp., Szczególnie w systemie dystrybucyjnym inteligentnego budynku.

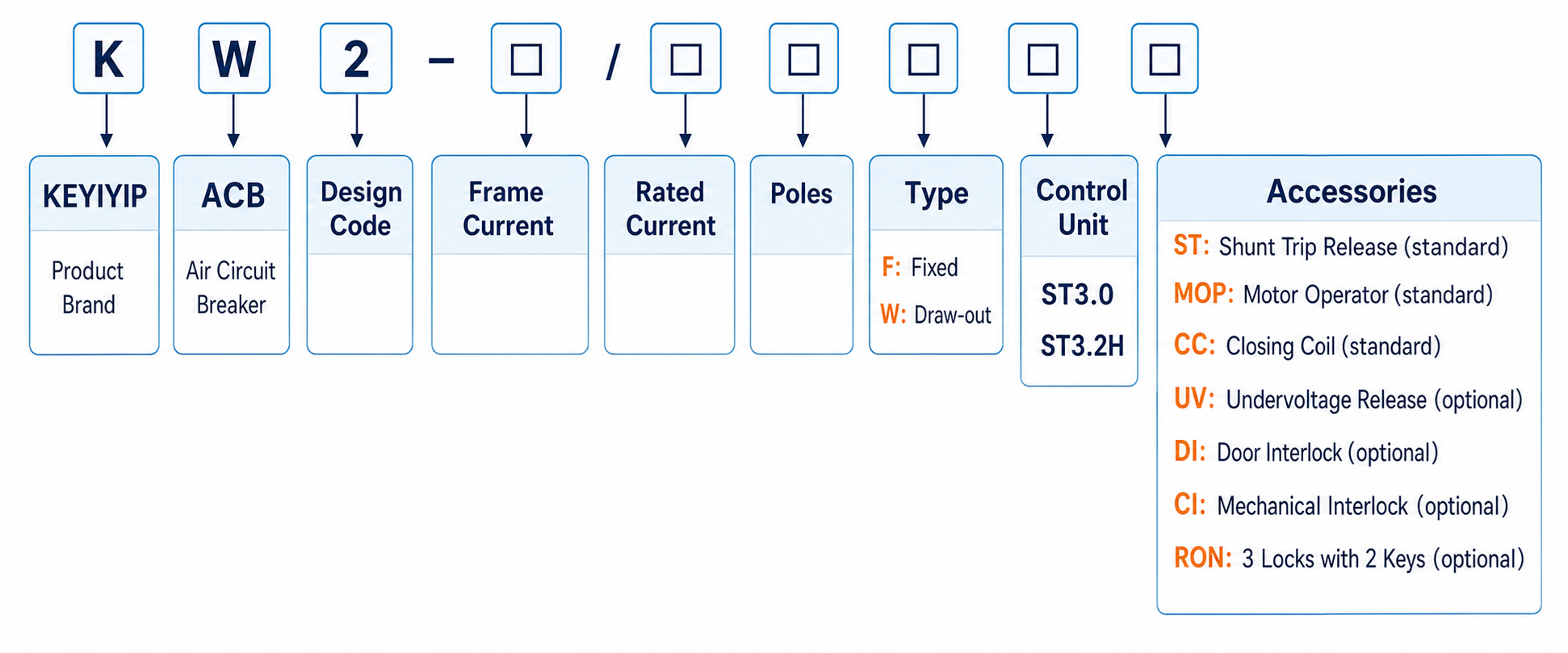

Typ produktu: Wyłącznik powietrzny

Seria produktów: KW2

Zastosowanie produktu: Zabezpieczenie obwodu zasilania wysokoprądowego

Liczba biegunów: 3P, 4P

Obowiązująca kategoria: B

Prąd znamionowy (ln): 400-4000A

Znamionowe napięcie robocze (Ue): AC240V / 400V / AC500V / 690V

Znamionowe napięcie izolacji (Ui): AC1000V

Znamionowe napięcie udarowe wytrzymywane (Uimp): 12KV

Jednostka wyzwalająca: Inteligentny sterownik elektroniczny

Komunikacja: Modbus RS485 (opcjonalnie)

Zdolność wyłączania:

KW2-4000

AC240V/400V, Icu=120kA Ics=100kA Icw=100kA,1s / 85kA,3s

AC690V Icu=85kA Ics=85kA Icw=85kA,3s

KW2-1600

AC240V/400V, Icu=65kA Ics=50kA Icw=50kA,1s

AC690V Icu=35kA Ics=35kA Icw=35kA, 3s

Norma: IEC 60947-2, EN 60947-2, IEC 60947-3, EN 60947-3, GB/T 14048.2, AS/NZS 60947.2

Certyfikat: CCC CE CB

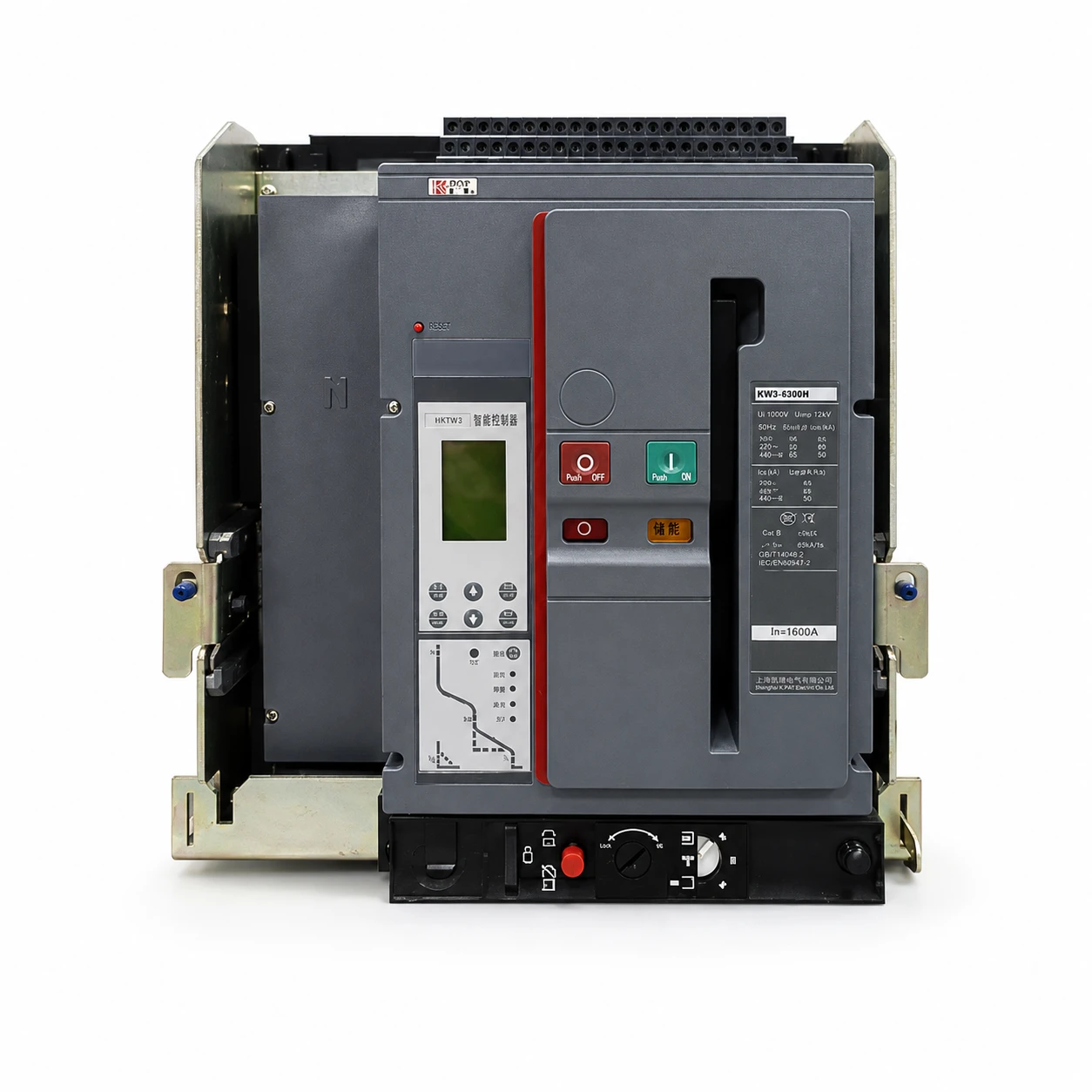

Wyłącznik powietrzny KW2

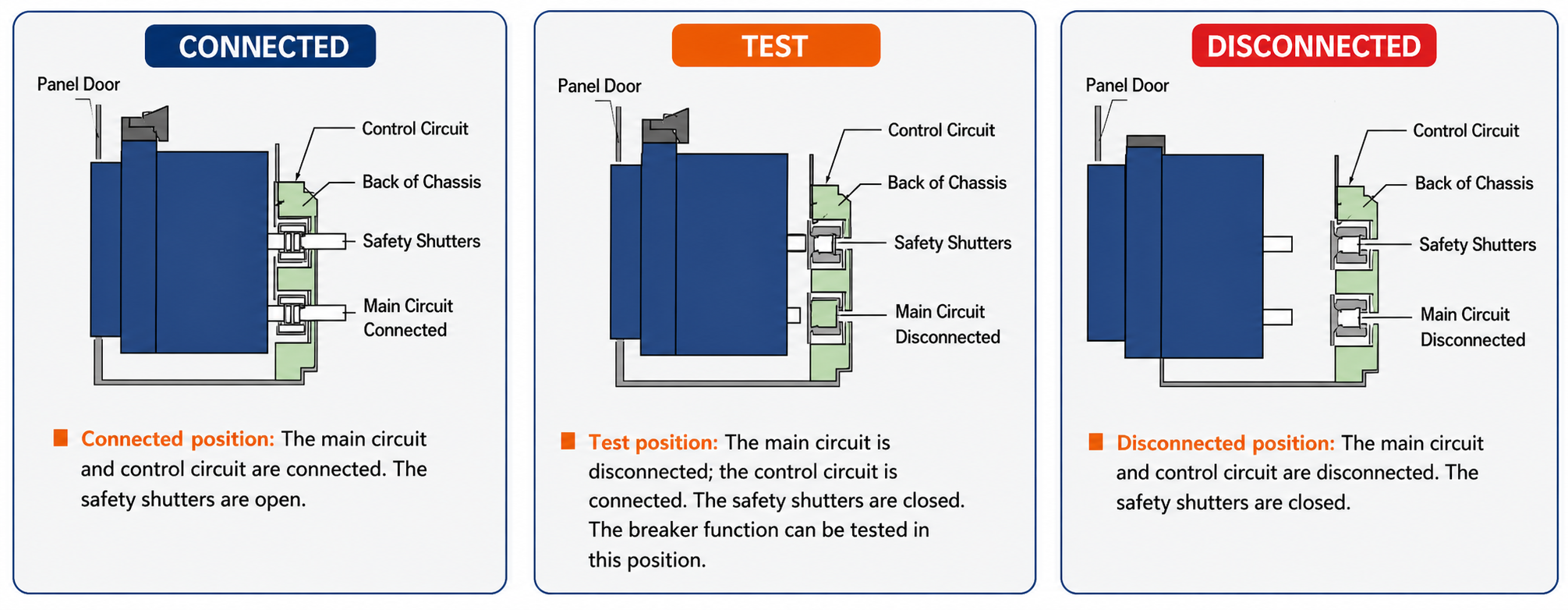

Wyłącznik można wsuwać i wysuwać z obudowy za pomocą trzypozycyjnej blokady:

Wyłącznik powietrzny KW2

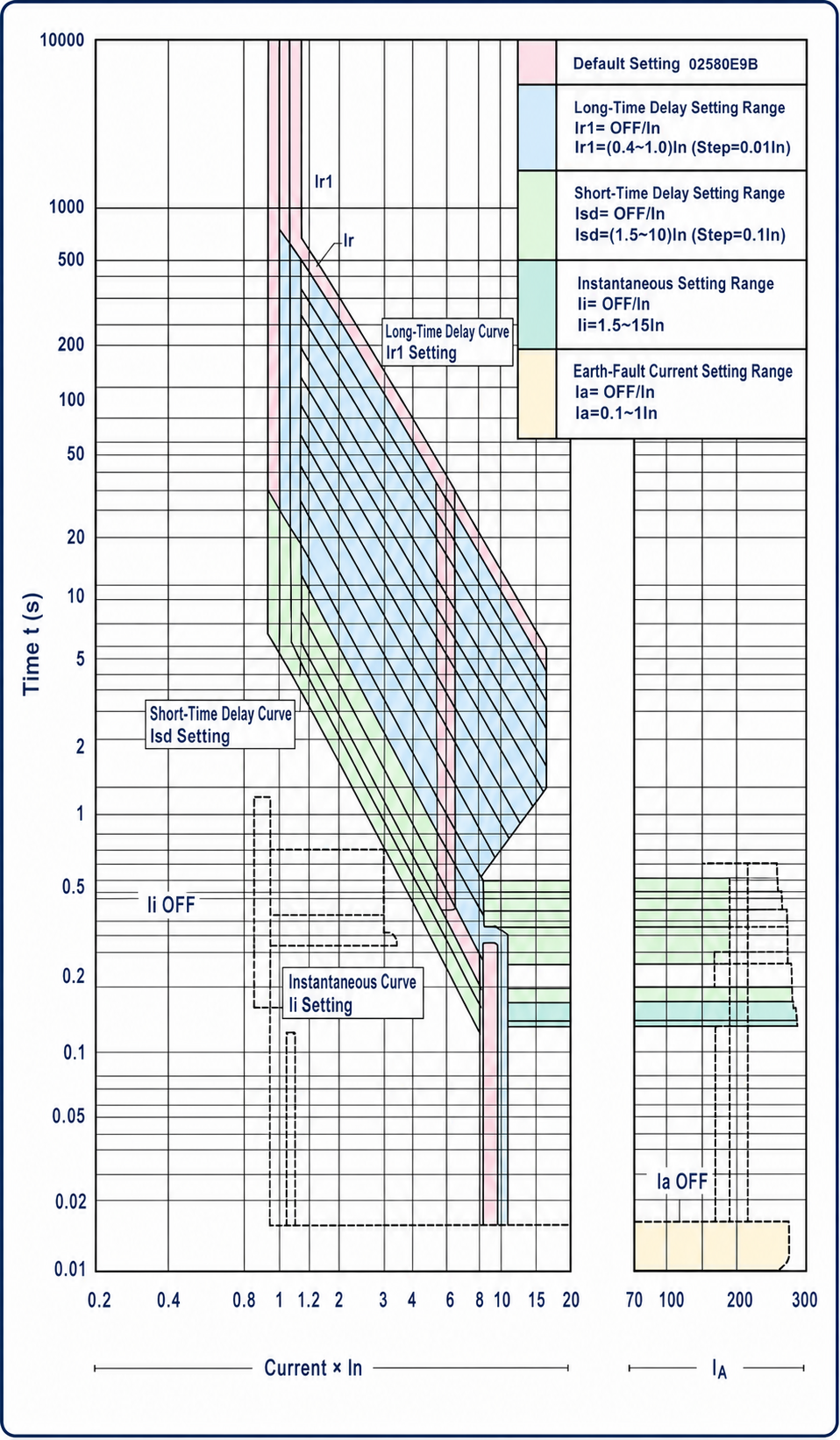

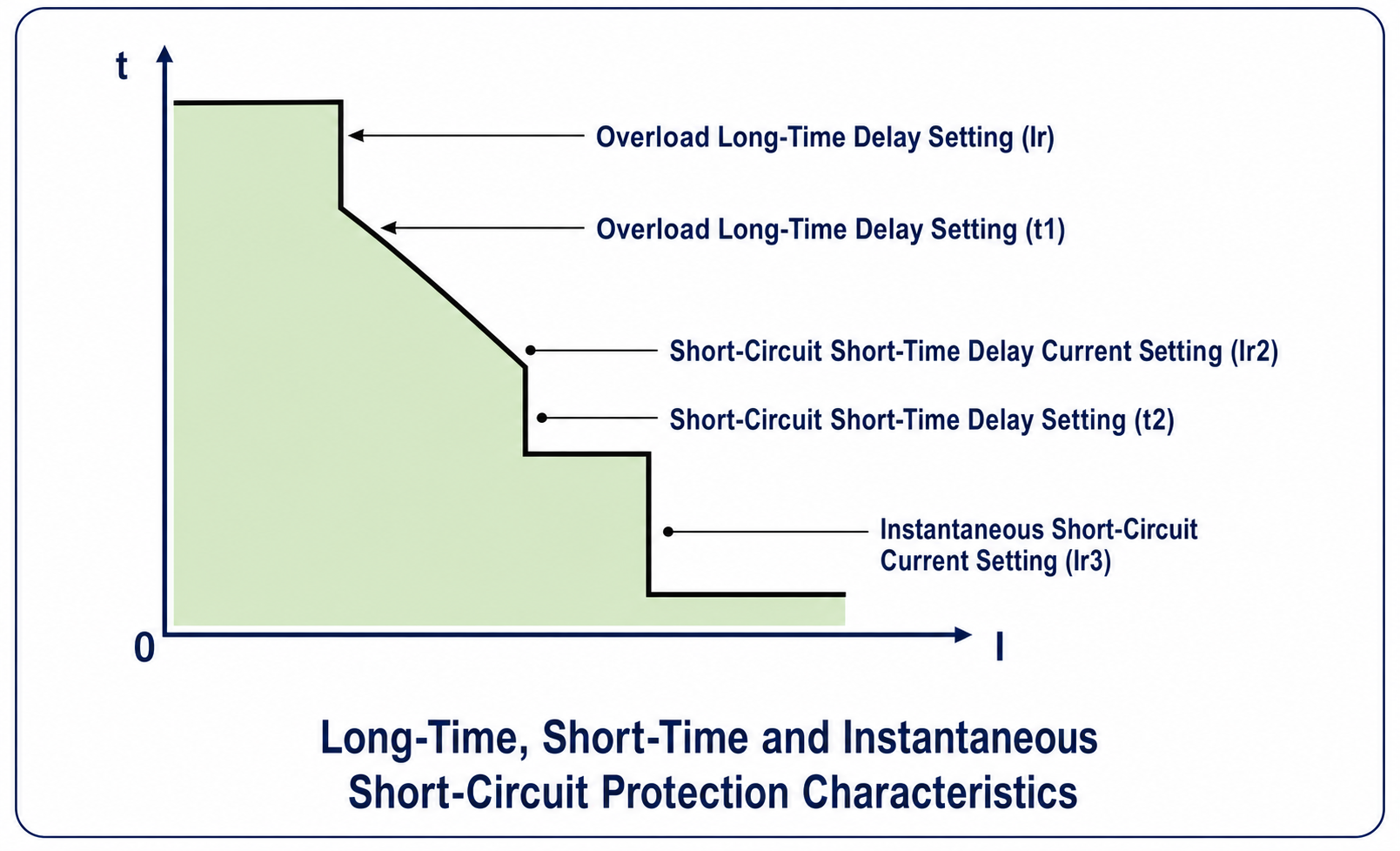

Charakterystyka zabezpieczenia przed zwarciem z opóźnieniem czasowym

Wyłącznik powietrzny KW2

Regulowane ustawienie

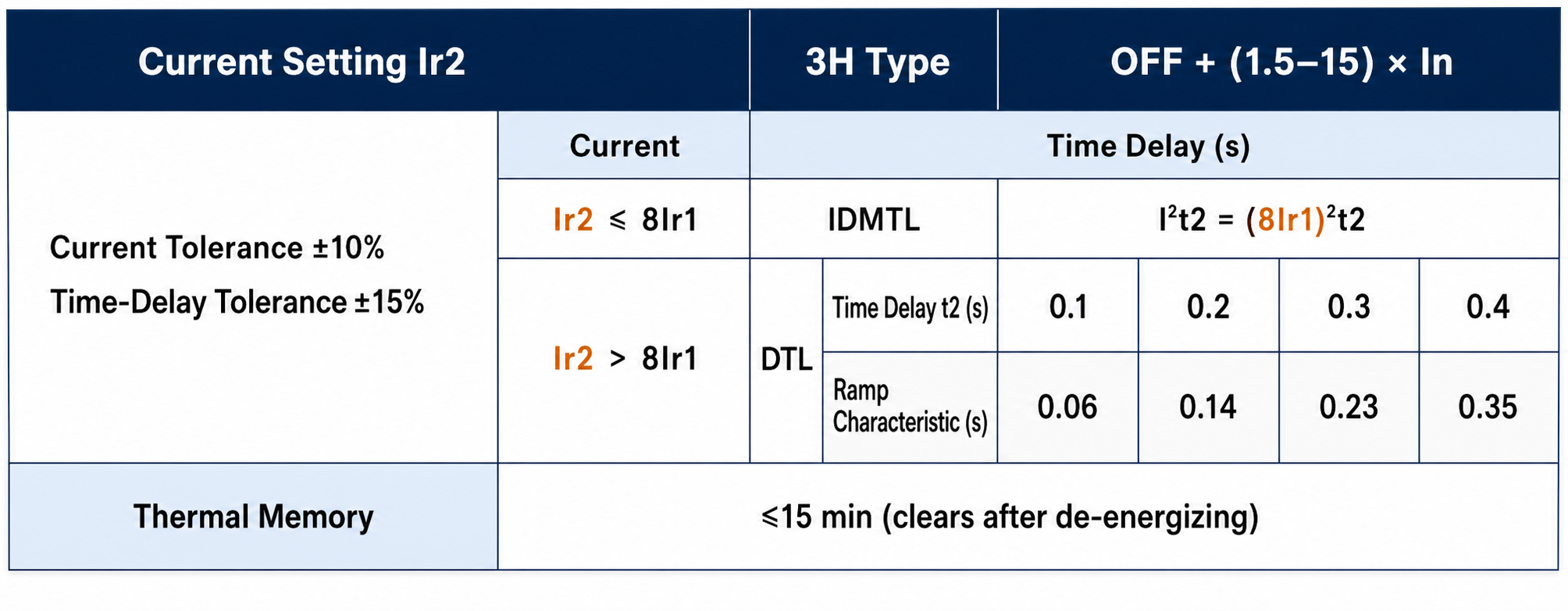

1. Ustawienie prądu przeciążeniowego (Ir)
2. Długi czas opóźnienia przeciążenia (t1)
3. Ustawienie prądu zwarciowego (Is)
4. Czas opóźnienia zwarciowego (t2)
5. Ustawienie prądu wyłączenia bezzwłocznego (Isd)

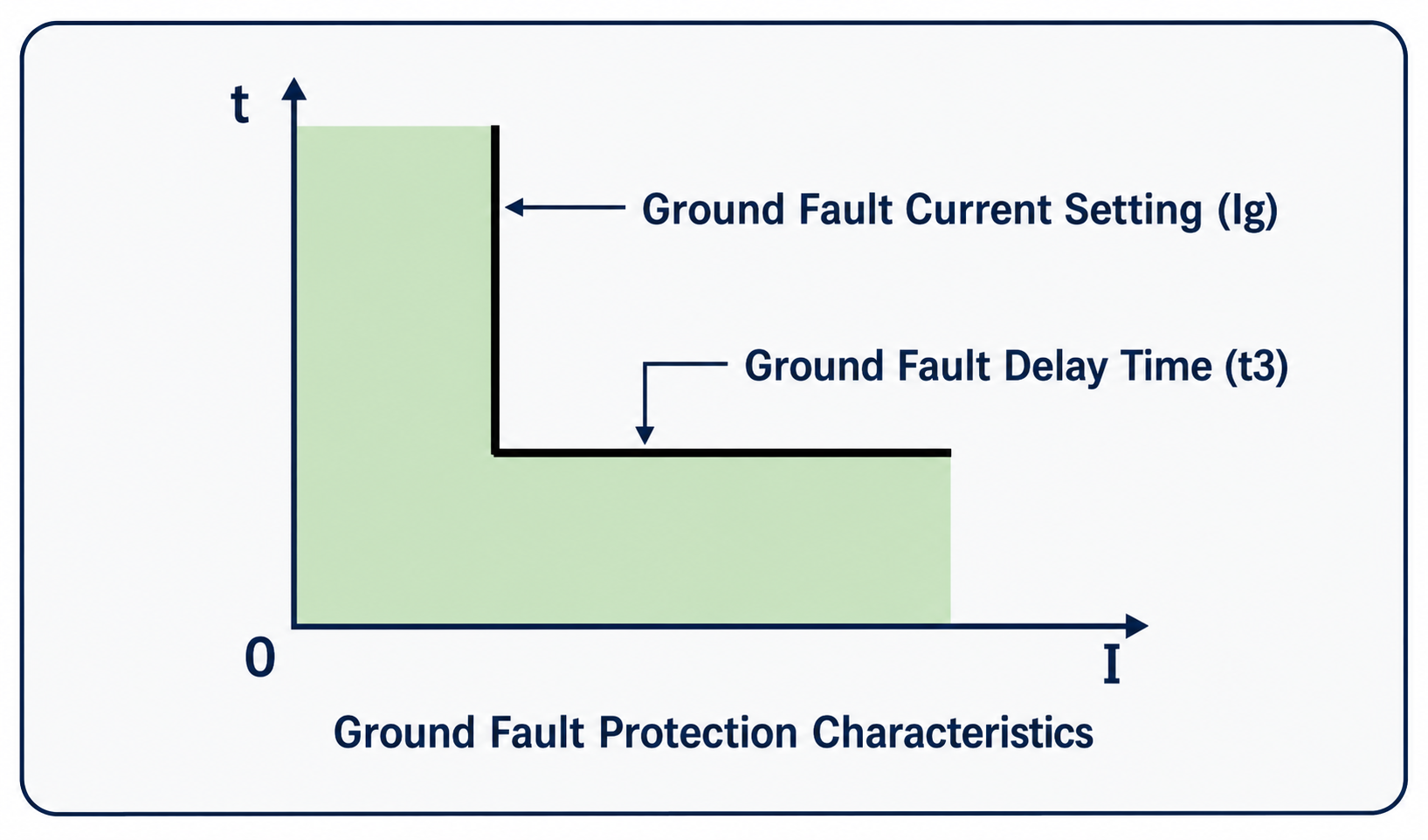

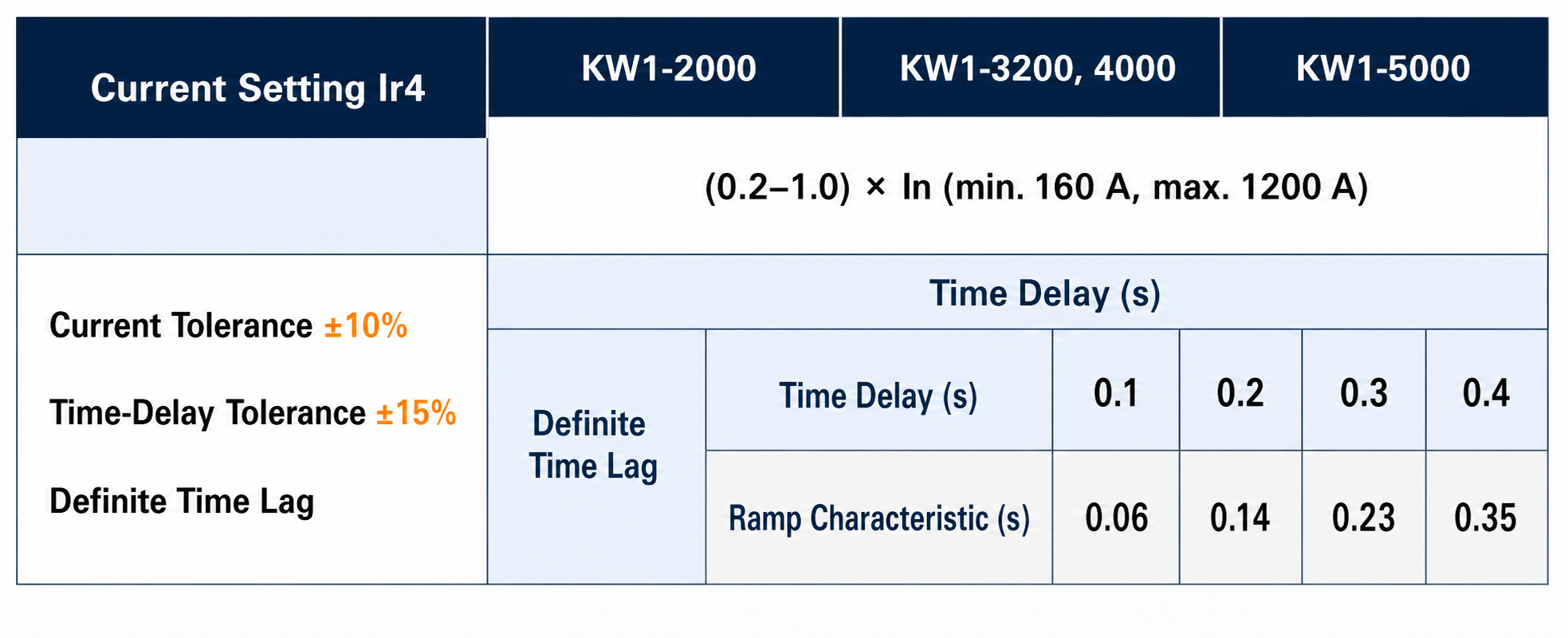

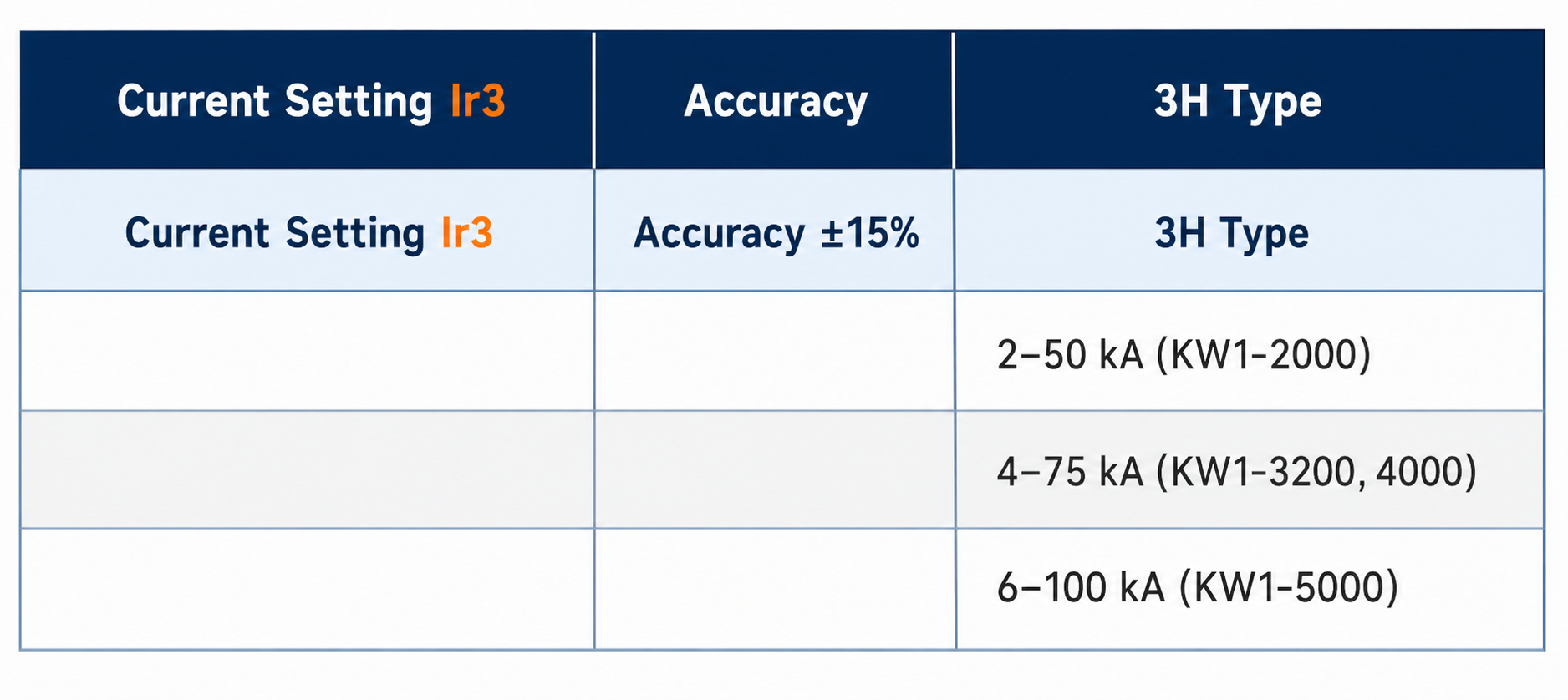

Charakterystyka zabezpieczenia ziemnozwarciowego (opcjonalnie)

Wyłącznik powietrzny KW2

1. Ustawienie prądu zwarcia doziemnego (Ig)
2. Czas opóźnienia zwarcia doziemnego (t3)
3. Funkcja alarmu i braku przerwy (opcjonalnie)

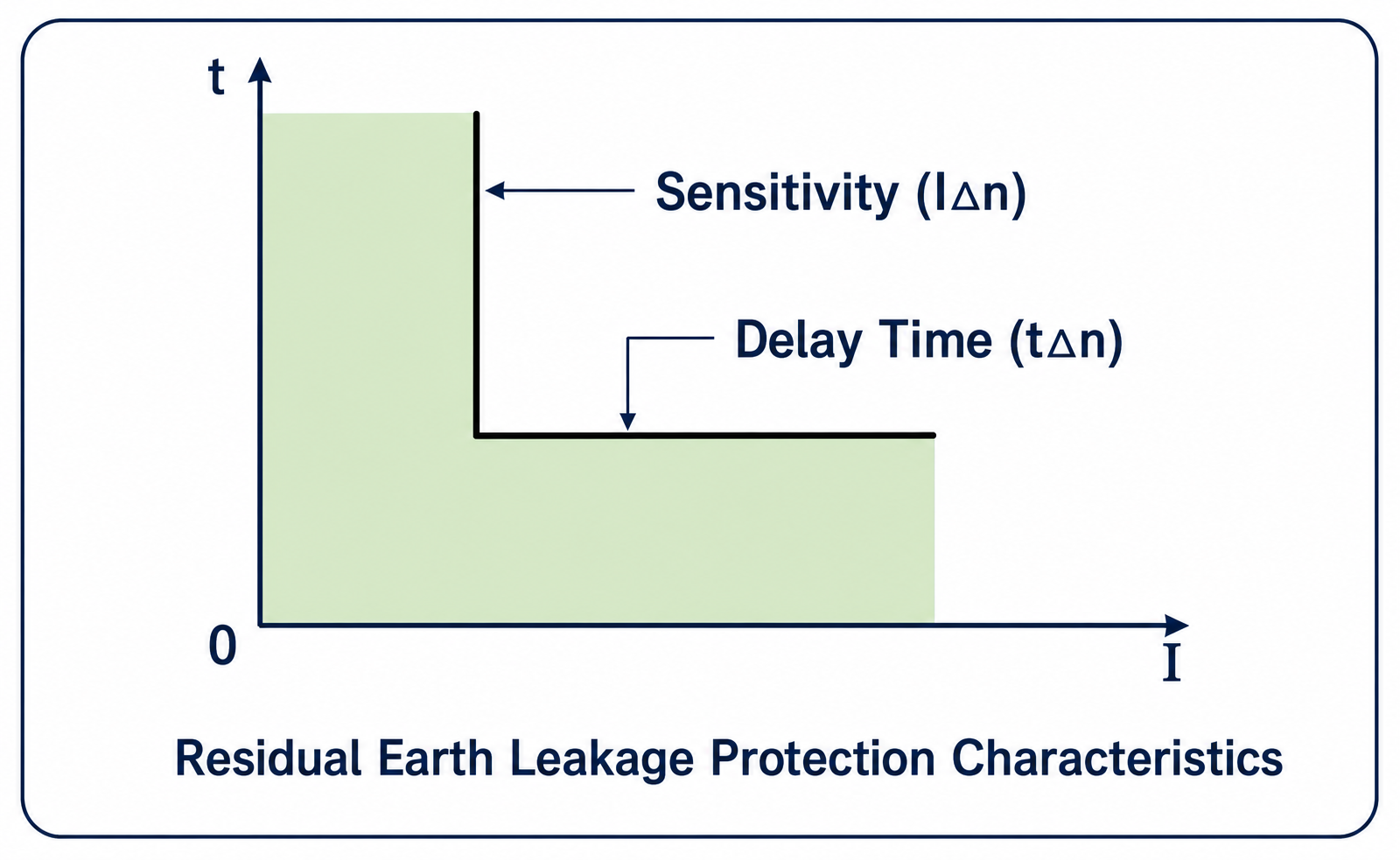

Charakterystyka zabezpieczenia ziemnozwarciowego (opcjonalnie)

Wyłącznik powietrzny KW2

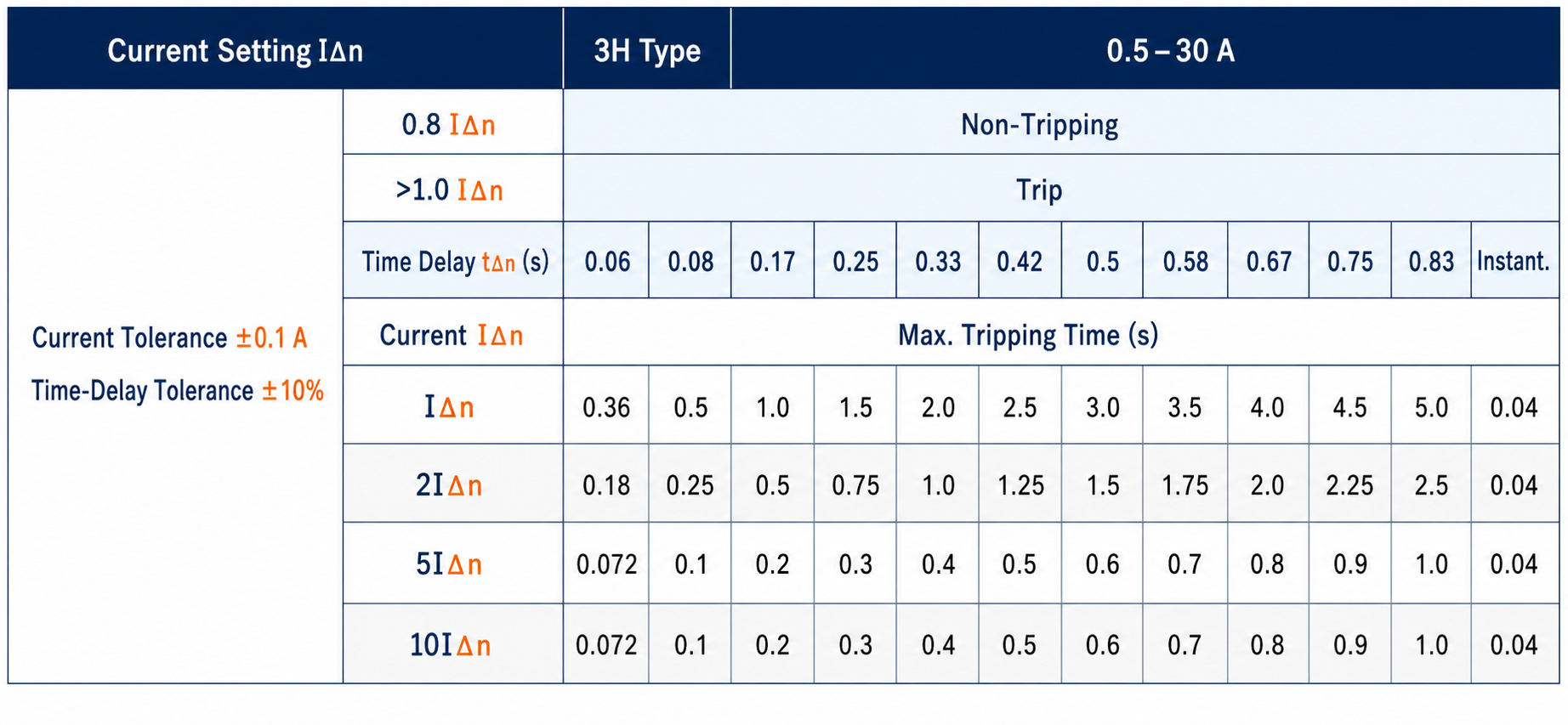

1. Ustawienie prądu upływu szczątkowego (I_△N)
2. Czas opóźnienia prądu resztkowego (t_△N)

Monitorowanie ładunków

Wyłącznik powietrzny KW2

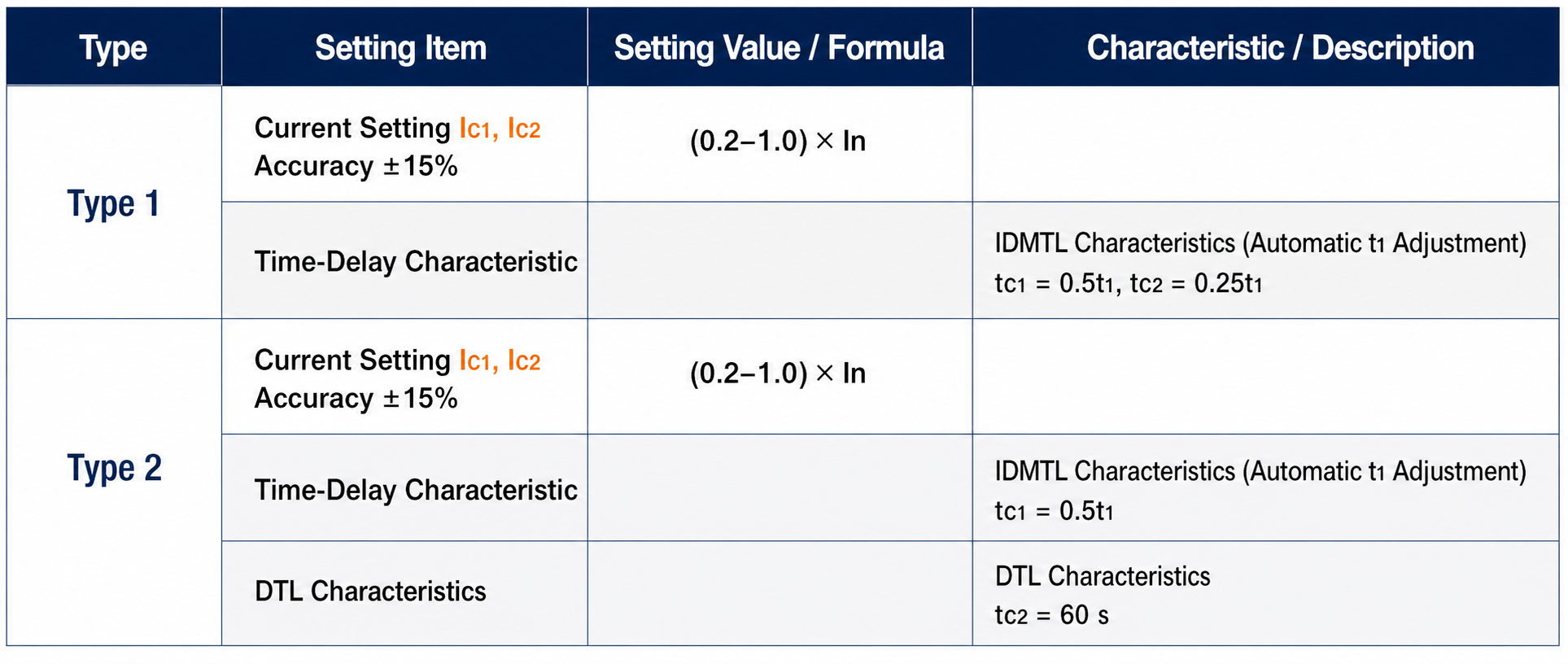

- Programowalna jednostka sterująca monitoruje obciążenia, aby zapewnić zasilanie.

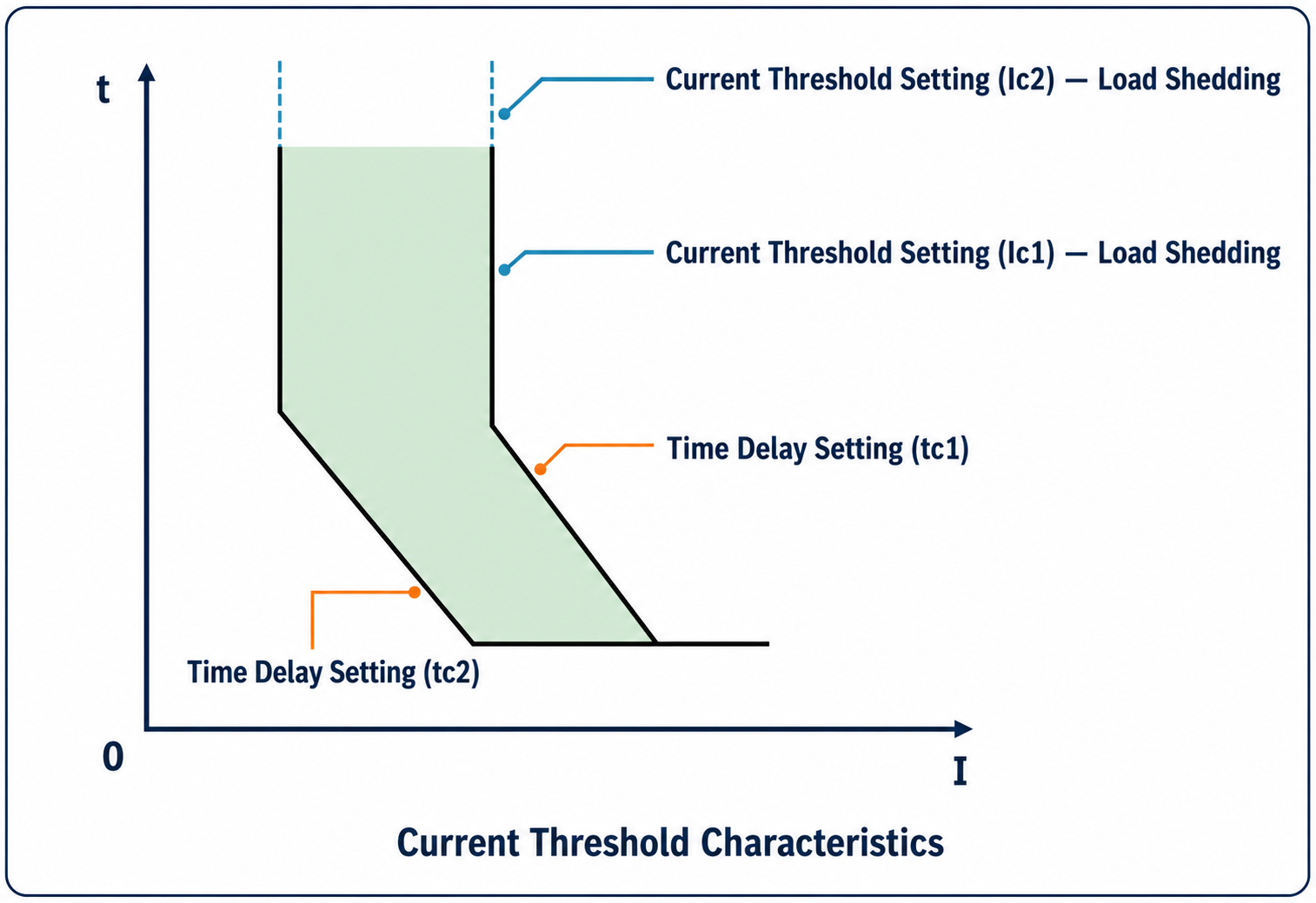

- Dwa rodzaje monitorowania dla opcji. Obecne progi to Ic1 i Ic2. zwykle Ic1 ≥ Ic2.

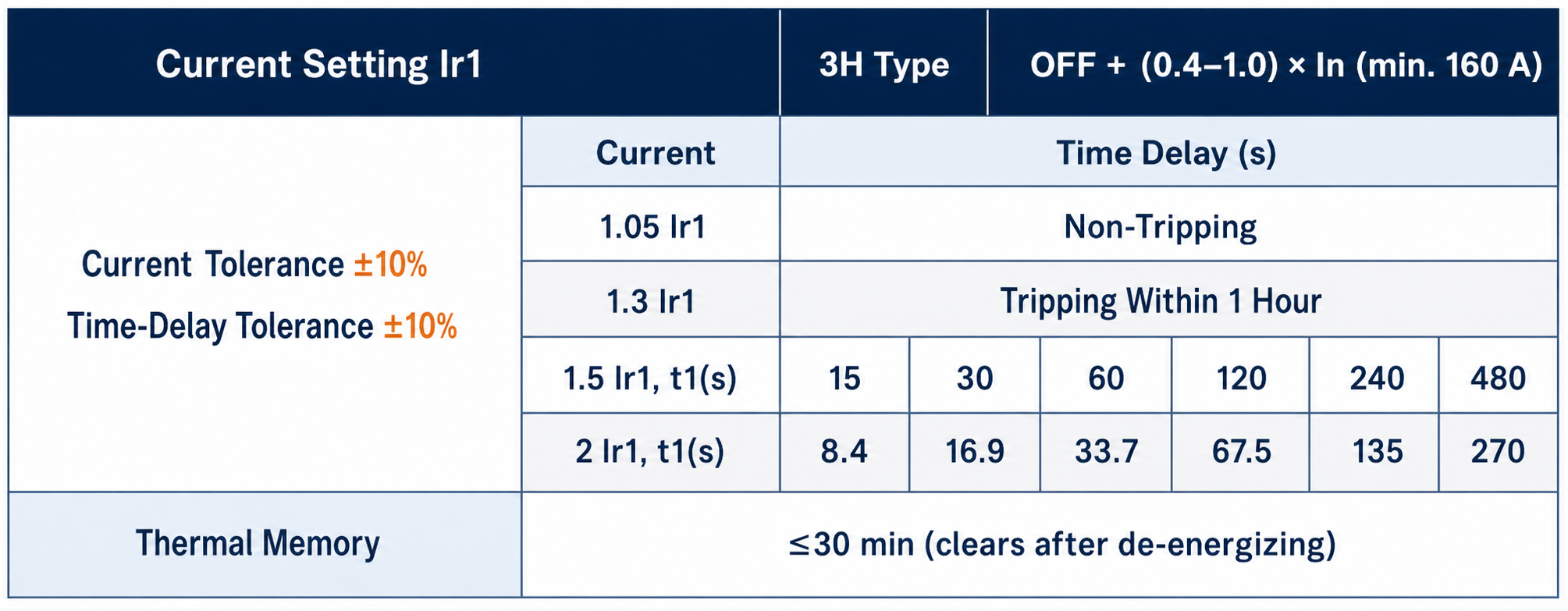

Krzywe charakterystyki czasu/prądu jednostki sterującej

2000A

Wyłącznik powietrzny KW2

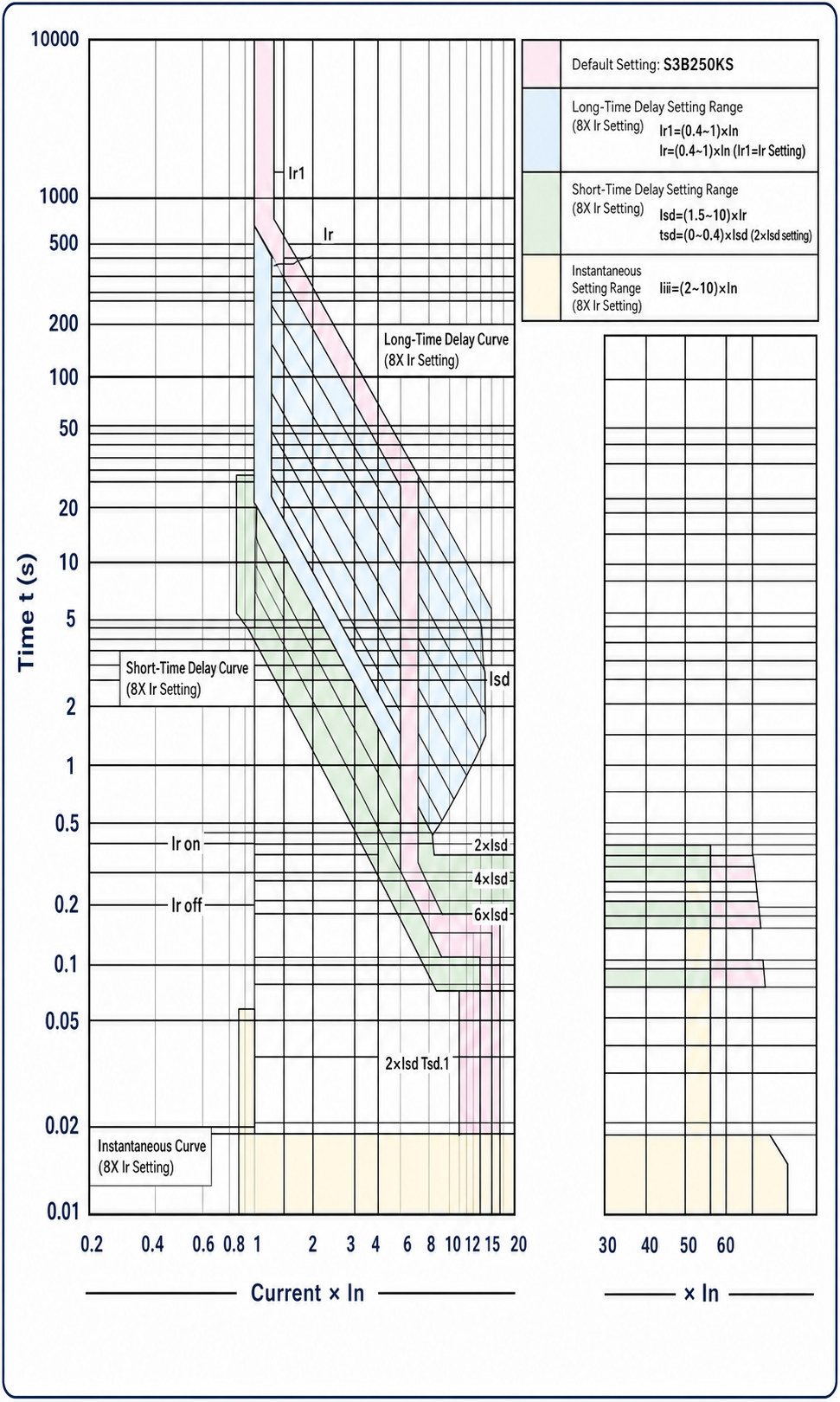

Krzywe charakterystyki czasu/prądu jednostki sterującej

5000A

Wyłącznik powietrzny KW2

Techniczny

Typ					KW2-1600		KW2-4000
Rozmiar ramy Inm(A)					1600		4000
Prąd znamionowy In(A)					200/315/400/630/800/1000/1250/1600		800/1000/1250/1600/2000/2500/3200/4000
Znamionowe napięcie pracy Ue(V)					AC 240/400/500/690 V 50/60 Hz
Znamionowe napięcie izolacji Ui(V)					AC 1000
Znamionowe napięcie udarowe wytrzymywane Uimp(V)					12000
Napięcie wytrzymywane częstotliwości sieciowej (V)					AC 2500 V 1 min 50 Hz
Liczba biegunów					3/4
Prąd znamionowy bieguna N In(A)					100% w
Maksymalna zdolność wyłączania Icu(kA)VAC 50/60 Hz			240/400 V		65		100
			500/690 V		35		85
Znamionowa robocza zdolność wyłączania Ics(kA)VAC 50/60 Hz			240/400 V		50		100
			500/690 V		35		85
Zdolność do podejmowania decyzji (szczyt) Icm(KA)			240/400 V		143		187
			500/690 V		143		220
Prąd krótkotrwały wytrzymywany (1s/3s)Icw(kA)					50/35		100/85
Inteligentna jednostka sterująca					ST3,0/3,2H
Brak operacji cykle	Życie elektryczne				6000		2000
	Życie mechaniczne			bez konserwacji	10000		10000
				z konserwacją	20000		20000
Typ połączenia		Terminale			Poziomy	Pionowy	Poziomy	Pionowy
		Typ wysuwny			O	O	O	O
		Typ poprawki			O	O	O	O
Rozmiar wys. × szer. × głęb		Typ wysuwny 3P			350 (wys.) × 282 (szer.) x 300 (gł.)		430 (wys.) x 407 (szer.) x 395 (gł.)
		Typ wysuwny 4P			350 (wys.) × 352 (szer.) x 300 (gł.)		430 (wys.) × 512 (szer.) × 395 (gł.)
		Typ stały 3P			350 (wys.) × 266 (szer.) x 200 (gł.)		393 (wys.) x 422 (szer.) x 290 (gł.)
		Typ stały 4P			350 (wys.) × 336 (szer.) x 200 (gł.)		393 (wys.) × 537 (szer.) × 290 (gł.)
