Miernik energii
Jednofazowy licznik energii montowany na szynie DIN jest produkowany przy użyciu wielkogabarytowych układów scalonych, technologii cyfrowego próbkowania i przetwarzania oraz procesów SMT. Ogólna konstrukcja uwzględnia wiele technik przeciwzakłóceniowych, dzięki czemu nadaje się do pomiaru czasu użytkowania jednofazowej mocy czynnej prądu przemiennego o częstotliwości znamionowej 50 Hz, co pozwala na lepsze równoważenie obciążenia sieci.
Ten licznik energii jest wyposażony w wyświetlacz LCD w języku chińskim, umożliwiający łączny pomiar mocy czynnej (do przodu i do tyłu), przechowywanie danych, funkcje zdalnego odłączania/ponownego włączania, rejestrację zdarzeń i możliwości komunikacji 485.

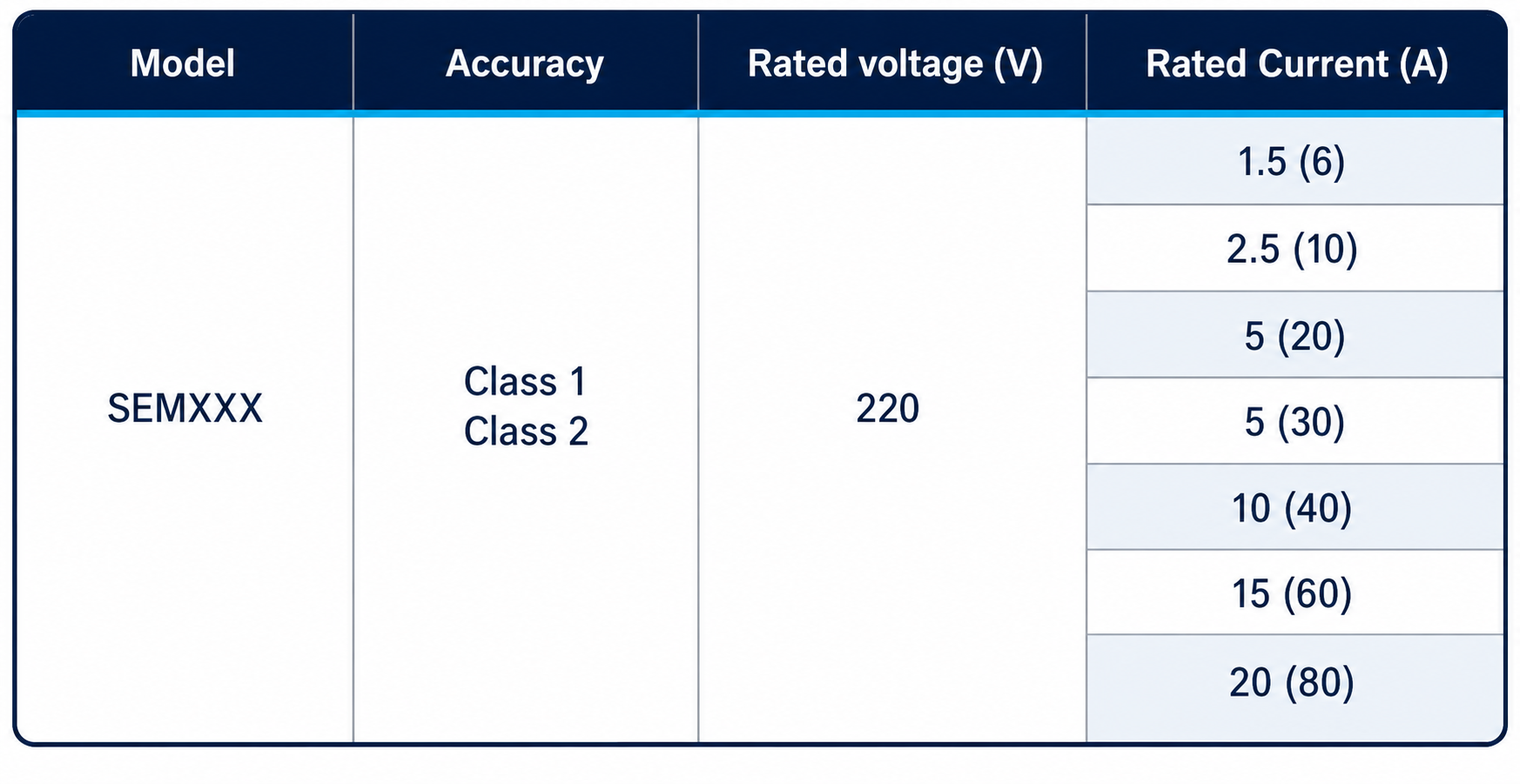

Parametry
Techniczny
1. Uruchomienie: Przy współczynniku mocy 1,0 i prądzie 0,4% lb, licznik energii ma wyjście impulsowe i ciągły zapis w określonym czasie.
2. Ukrycie: Dzięki logice zapobiegającej pełzaniu, gdy licznik energii elektrycznej przykłada 115% napięcia odniesienia, a w obwodzie prądowym nie ma prądu, wyjście testowe licznika energii elektrycznej generuje nie więcej niż jeden impuls.
3. Szybkość transmisji komunikacji: Domyślna szybkość transmisji dla interfejsu RS485 wynosi 2400 bitów/s.
4. Protokół komunikacyjny licznika energii elektrycznej jest zgodny z protokołem DL/T645. Protokół Modbus RTU.
5. Projektowana żywotność: W normalnych warunkach pracy średnia żywotność licznika energii elektrycznej nie powinna być krótsza niż 10 lat
6. Pobór mocy: Pobór mocy w linii napięciowej ≤ 1,5 W/10VA, pobór mocy w linii prądowej ≤ 1VA; pobór mocy linii napięciowej ≤ 3W/12VA w stanie komunikacji.
Środowisko
- Warunki środowiskowe: Określony zakres temperatur roboczych wynosi -25°C~+60°C;
- Zakres temperatur roboczych wynosi -40 ℃~+70 ℃;
- Średnia roczna wilgotność względna: <75%;
- Ciśnienie atmosferyczne waha się od 6,0 kPa do 106,0 kPa (na wysokości 4000 m i poniżej).
Dokładność
Zakres napięcia:
- Określony zakres napięcia roboczego wynosi 0,9 Un ~ 1,1 Un;
- Rozszerzony zakres napięcia roboczego: 0,8 Un ~ 1,15 Un;
- Maksymalny zakres napięcia roboczego: 0,0 Un ~ 1,15 Un.

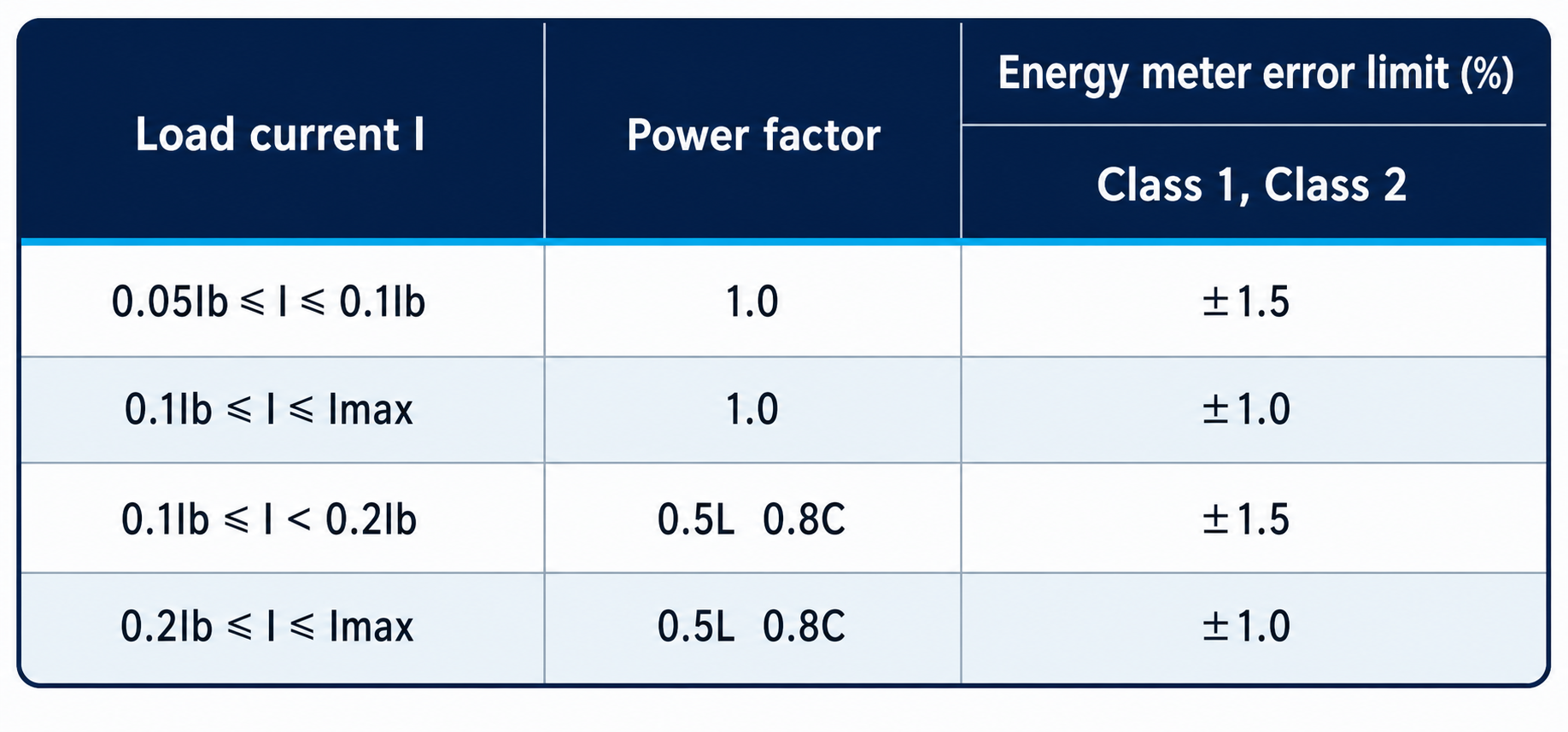

Granica błędu procentowego: W określonych warunkach odniesienia błąd procentowy licznika energii elektrycznej nie może przekraczać wartości podanych w poniższej tabeli.
Środki ostrożności i metody instalacji
1. Licznik energii może być instalowany i użytkowany po przejściu przeglądu i zaplombowaniu ołowianej plomby przed opuszczeniem fabryki. Liczniki energii bez plomb ołowianych lub przechowywane zbyt długo powinny zostać poddane ponownej kontroli przez odpowiednie służby przed instalacją i użytkowaniem.
2. W przypadku stwierdzenia uszkodzeń wewnętrznego opakowania lub zewnętrznej obudowy licznika energii elektrycznej po wyjęciu go z oryginalnego opakowania, nie należy instalować ani włączać licznika. Prosimy o kontakt z naszym działem obsługi technicznej.
3. Do zainstalowania licznika energii zobowiązani są doświadczeni elektrycy lub specjaliści, którzy dokładnie przeczytali niniejszą instrukcję.
4. Licznik energii elektrycznej należy zainstalować w wentylowanym i suchym pomieszczeniu, przy użyciu standardowej szyny DIN 35 mm. Podstawę do montażu licznika energii elektrycznej należy zamocować na solidnej, ognioodpornej i odpornej na wibracje ścianie.
5. W miejscach zabrudzeń i potencjalnego uszkodzenia mechanizmu licznik energii należy zamontować w szafce ochronnej.
6. Podczas instalowania okablowania postępuj zgodnie ze schematem okablowania na osłonie zacisków licznika energii elektrycznej lub odpowiednim schematem okablowania w niniejszej instrukcji. Najlepiej jest dostosować się do wprowadzenia wielu przewodów miedzianych, aby uniknąć nieprawidłowej pracy lub spalenia licznika energii elektrycznej z powodu złego styku.
Gdy licznik energii elektrycznej jest prawidłowo podłączony do sieci, kontrolka zasilania licznika powinna świecić się stale.
Instrukcje użytkowania
1. W przypadku użytkowania licznika energii elektrycznej na terenach, na których często występują uderzenia pioruna, należy zastosować środki ochrony odgromowej, aby uniknąć uszkodzenia licznika na skutek uderzeń pioruna.
2. Obciążalność licznika energii elektrycznej wynosi od 0,05 lb~Imax (typ połączenia bezpośredniego) lub 0,02 lb~lmax (typ połączenia poprzez transformator). Przekroczenie tej obciążalności spowoduje niedokładny pomiar licznika energii elektrycznej lub spalenie cewki prądowej na skutek nagrzania.
3. Jeżeli licznik energii elektrycznej współpracuje z transformatorem, to znaczy licznik energii elektrycznej podłączony przez przekładnik prądowy musi pomnożyć odczyt swojej energii elektrycznej przez mnożnik transformatora, aby otrzymać rzeczywiste zużycie energii elektrycznej.
4. Wyświetlanie danych: 8-bitowy (6+2) wyświetlacz LCD wyświetla całkowity pobór mocy czynnej
5. Wskazanie impulsu: Gdy świeci się kontrolka tętna, oznacza to wykrycie impulsu mocy (gdy występuje sygnał próbkujący, kontrolka pulsu świeci się przez około 80 ms).
6. Funkcja lampki kontrolnej: wykryty impuls mocy (gdy występuje sygnał próbkujący, lampka kontrolna impulsu świeci się przez około 80 ms); Gdy przekaźnik licznika energii elektrycznej jest zamknięty, lampka kontrolna pozostaje włączona jako lampka alarmowa. Po zamknięciu lampka alarmowa kasuje alarm i pełni funkcję światła pulsacyjnego.
