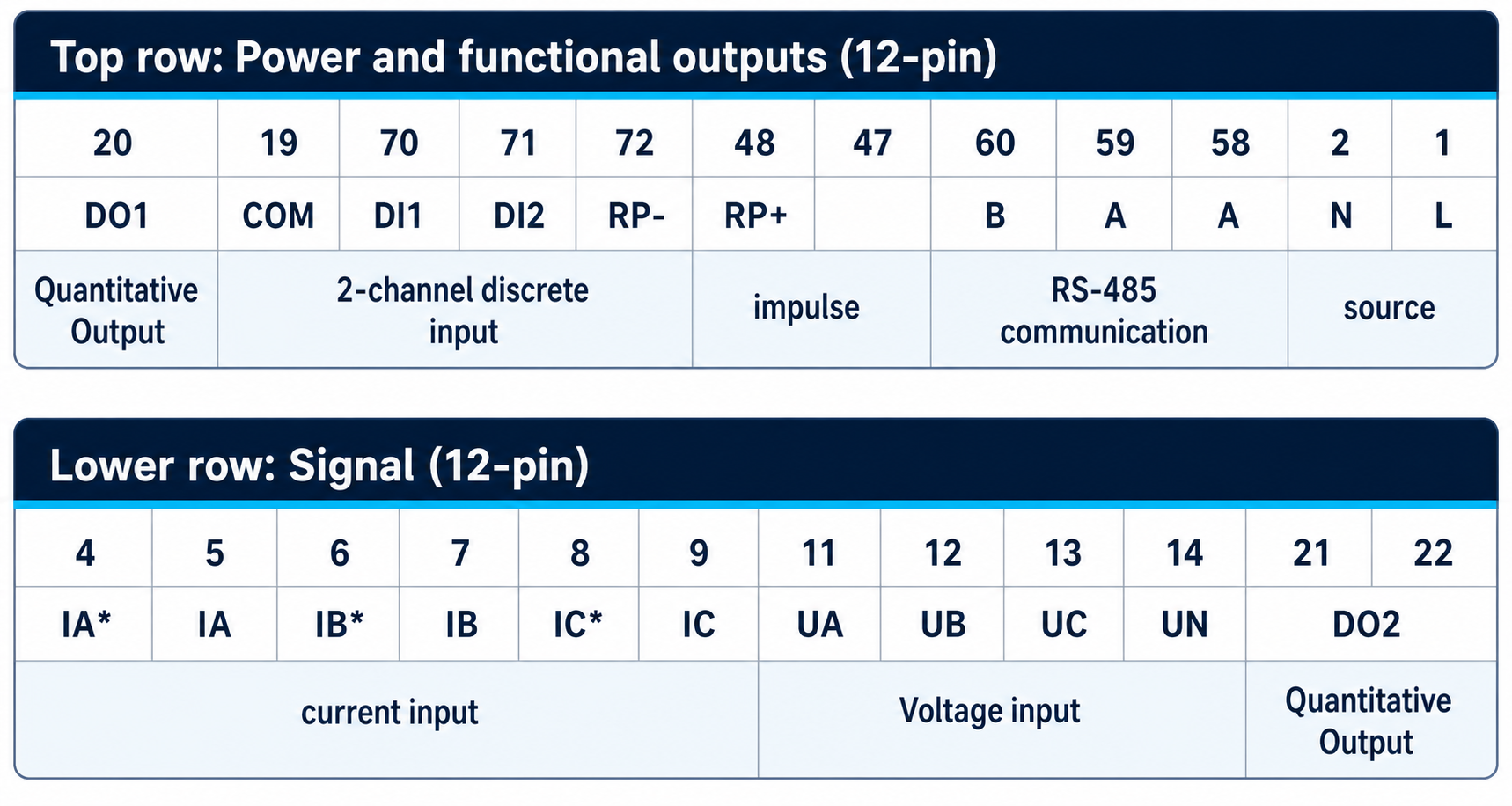

Okablowanie

Opis

Trójfazowy licznik energii montowany na szynie DIN jest wyposażony w wyświetlacz LCD typu piórkowego i służy jako modułowy terminal do pomiaru mocy AC – wysoce zintegrowany produkt przeznaczony do zastosowań związanych z pomiarem parametrów mocy AC. Oferuje szereg funkcji, w tym pomiar i obliczanie mocy trójfazowej prądu przemiennego, akumulację pomiaru energii, analizę harmonicznych, analizę asymetrii napięcia i prądu, złożony pomiar energii oparty na taryfach, pomiar zapotrzebowania szczytowego, 4-kanałowe wejście cyfrowe i 2-kanałowe wyjście przekaźnikowe. Miernik posiada także interfejs komunikacyjny umożliwiający podłączenie do komputerowych systemów monitoringu, obsługujący interfejs RS485 oraz protokół komunikacyjny MODBUS, umożliwiający transmisję danych pomiarowych oraz stanu urządzenia. Ten trójfazowy licznik energii montowany na szynie może być szeroko stosowany w różnych gałęziach przemysłu – takich jak przedsiębiorstwa energetyczne, telekomunikacja, kolejnictwo, transport, ochrona środowiska, petrochemia i produkcja stali – w celu monitorowania zużycia energii przez urządzenia prądu przemiennego.

Funkcjonować

Pomiar i obliczanie napięcia trójfazowego, prądu trójfazowego, całkowitej mocy czynnej, całkowitej mocy biernej, mocy czynnej i biernej każdej fazy, współczynnika mocy, współczynnika mocy specyficznego dla fazy, częstotliwości systemu, całkowitego zużycia energii czynnej, całkowitego zużycia energii biernej itp.
4 zestawy funkcjonalności wielotaryfowego pomiaru energii elektrycznej
Asymetria napięcia i prądu (opcjonalnie)
Pomiar maksymalnego zapotrzebowania i rejestracja czasu zapotrzebowania (opcjonalnie)
Współczynnik zawartości harmonicznych: Funkcje pomiaru i obliczeń całkowitego zniekształcenia harmonicznego (THD) napięcia i prądu, składowych harmonicznych od 2. do 31. prądu i napięcia, całkowitego zniekształcenia harmonicznego nieparzystego, zniekształcenia harmonicznego parzystego, współczynnika harmonicznych napięcia, współczynnika szczytowego napięcia, współczynnika K prądu itp. (Opcjonalnie)
Wyposażony w funkcję nagrywania 50 zdarzeń do przechowywania w czasie rzeczywistym występujących dyskretnych zdarzeń alarmowych. (Fakultatywny)
Pobór mocy czynnej i biernej dla każdej fazy
Obsługuje interfejs RS485 z protokołem komunikacyjnym MODBUS-RTU lub protokołem DL/T645 (opcjonalnie).
2-kanałowe monitorowanie wejścia dyskretnego (obsługuje do 4 kanałów), 2-kanałowe wyjście przekaźnikowe (opcjonalnie)

Cechy

Zaawansowane możliwości gromadzenia i przetwarzania danych.
Wysokie bezpieczeństwo i doskonała niezawodność:W procesie projektowania wdrożono różnorodne zabezpieczenia przeciwzakłóceniowe, zapewniające stabilną pracę w środowiskach systemów elektroenergetycznych. Ocena odporności na wyładowania statyczne to poziom 4; ocena odporności na ciąg impulsów elektrycznych szybkich stanów przejściowych wynosi poziom 4; odporność na impulsy wysokiego napięcia wynosi poziom 4; ocena odporności na przepięcia to poziom 3; stopień ochrony panelu jest zgodny z IP54, a stopień ochrony obudowy jest zgodny z IP20.
Kompaktowy rozmiar, łatwa instalacja: Kompaktowe wymiary; posiada standardowy uchwyt na szynę DIN 35 mm, zapewniający wygodną instalację i okablowanie na miejscu.
Wygodne i elastyczne okablowanie systemu:Metody okablowania systemu obejmują trójfazowy system czteroprzewodowy i trójfazowy system trójprzewodowy. (Użytkownicy mogą samodzielnie konfigurować te ustawienia, jednakże należy odpowiednio zaktualizować schemat połączeń.)
Intuicyjny wyświetlacz i przyjazna obsługa: Dedykowany segmentowy moduł LCD w połączeniu z szczegółowo zaprojektowanym chińskim interfejsem graficznym umożliwia wyświetlanie w czasie rzeczywistym wielu informacji; jasne podświetlenie gwarantuje, że operatorzy mogą dokładnie odczytać dane nawet w warunkach słabego oświetlenia. Przyjazny dla użytkownika interfejs operacyjny pozwala operatorom szybko opanować zadania, takie jak odczyt danych i konfiguracja parametrów.

Techniczny

Funkcjonować			Parametr
Wyświetlacz	Sieć dystrybucji energii		jednofazowy; trójfazowy trójprzewodowy; trójfazowy czteroprzewodowy
	elektryczność naciskać	Wartość znamionowa	AC100V,220V,380V (proszę określić to przy składaniu zamówienia)
		przeciążać	Pomiar: 1,2×; Natychmiastowe: 2×/10 s
		rozpraszanie mocy	<0,1 VA (na fazę)
		impedancja	>1MΩ
		dokładność	Klasa dokładności: 0,2; Pomiar RMS (średnia kwadratowa).
	elektryczność strumień	Wartość znamionowa	AC 2,5 mA, AC 1 A, 5 A (proszę podać to przy składaniu zamówienia)
		przeciążać	Pomiar: 1,2x; Natychmiastowe: 10x/1s
		rozpraszanie mocy	<0,4 VA (na fazę)
		impedancja	<10 mΩ
		dokładność	Klasa dokładności: 0,2; Pomiar RMS (średnia kwadratowa).
	częstotliwość		40–65 Hz; Klasa dokładności: ±0,02 Hz
	moc		Całkowita moc czynna i bierna trójfazowa – Dokładność: 0,5
	energia elektryczna		Czterokwadrantowy pomiar mocy: dokładność mocy czynnej ±0,5%, dokładność mocy biernej ±1%
	Odchylenie (opcjonalnie)		Odchylenie napięcia: 0,2%; Odchylenie częstotliwości: 0,02%
	Niewyważenie (opcjonalnie)		Napięcie: 0,2% \| Prąd: 0,2%
	Współczynnik zawartości harmonicznych (opcjonalnie)		Hm> 2%:5% Hm Uh≤2%:0,1% ORAZ
	Ceny wielokrotne (opcjonalnie)		Zawiera 4 wielotaryfowe plany taryfowe (4 różne stawki w 12 przedziałach czasowych)
	Zapotrzebowanie (opcjonalnie)		Maksymalne miesięczne zapotrzebowanie w ciągu ostatnich trzech miesięcy
	pokazywać		Wyświetlacz LCD oparty na piórze
	Wydarzenie (opcjonalnie)		Cykliczna pamięć 50 zdarzeń alarmowych w czasie rzeczywistym
źródło	zakres roboczy		AC, DC 85 V ~ 265 V
	rozpraszanie mocy		≤4VA
wyjście	interfejs cyfrowy		Protokół RS-485, MODBUS-RTU
	Wejście cyfrowe (opcjonalnie)		4-kanałowe wejście dyskretne (interfejs ze stykiem bezpotencjałowym)
			Ri <500 Ω – podłączony; Ri> 100 kΩ – odłączony
	Wyjście cyfrowe (opcjonalnie)		2-kanałowe wyjście przekaźnikowe
			Wartość znamionowa styku przekaźnika: 5 A/250 V AC; 5 A/30 V prądu stałego
środowisko	środowisko pracy		-10~55°C; wysokość ≤ 2000 m; 93% wilgotności względnej; brak kondensacji; żadnych gazów korozyjnych
	Środowisko przechowywania		-30~70℃
bezpieczna	wytrzymać napięcie		Wejście i zasilanie > 2 kV; Wejście i wyjście > 2 kV; Zasilanie i wyjście > 2 kV
	izolacja		Wejście, wyjście i zasilanie obudowy:>5 MΩ
