Jak zoptymalizować PUE centrum danych za pomocą monitorowania wielu obwodów?

W działaniu nowoczesnych, wielkoskalowych centrów danych największą przeszkodą w efektywności energetycznej jest „niewidzialny” pobór mocy. Wraz ze wzrostem gęstości mocy w szafie tradycyjne mierniki jednoobwodowe nie są już w stanie spełniać wymagań dotyczących przestrzeni i precyzji zdalnych paneli zasilania (RPP) i jednostek dystrybucji zasilania (PDU).

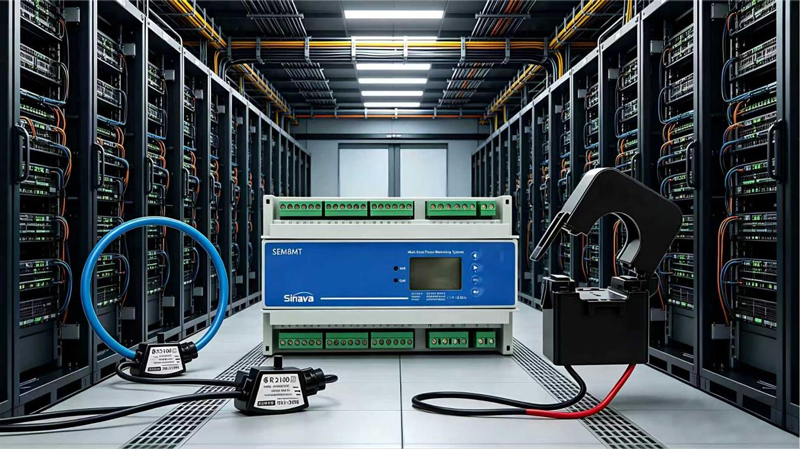

W tym artykule opisano, w jaki sposób innowacyjny wieloobwodowy system monitorowania mocy Sinava SEM8MT buduje sieć monitorowania dystrybucji o wysokiej niezawodności i dużej gęstości.





1. Wyzwania w dystrybucji terminali Data Center

Zespoły obsługi i konserwacji (operacji i konserwacji) centrów danych napotykają trzy główne przeszkody podczas wdrażania szczegółowego zarządzania energią:

● Ograniczenia przestrzenne: przestrzeń wewnątrz RPP jest najwyższej jakości; umieszczenie dziesiątek tradycyjnych liczników na szynę DIN jest prawie niemożliwe.

● Złożoność okablowania: Okablowanie tradycyjnego przekładnika prądowego (CT) jest kłopotliwe, a instalacja przy odłączeniu zasilania jest kosztowna.

● Wąskie gardła dokładności: Osiągnięcie audytów energetycznych na poziomie rozliczeniowym wymaga dokładności klasy 0,5S lub wyższej.



2. Seria Sinava SEM8MT: modułowe rozwiązanie wieloobwodowe

To rozwiązanie wieloobwodowe, oparte na architekturze monitorowania obwodów odgałęzionych, wykorzystuje konstrukcję „Bus + Modular”, aby zrewolucjonizować infrastrukturę monitorowania.



Podział podstawowych komponentów:

● Jednostka wyświetlacza: „mózg” systemu przetwarzający dane i obsługujący główne protokoły, takie jak Modbus-RTU, Modsbus-TCP i Bacnet.

● Moduły pomiaru prądu:

● Możliwość pracy w wielu obwodach: Pojedynczy moduł może monitorować wiele obwodów trójfazowych lub jednofazowych.

● Niezależność: Każdy obwód można niezależnie skonfigurować z progami alarmowymi w celu monitorowania wahań prądu serwera.

● Czujniki elastyczne lub półprzewodnikowe (przekładniki prądowe z okablowaniem): obsługują technologię Plug & Play (interfejs RJ12) z automatycznym rozpoznawaniem proporcji, eliminując ryzyko zwarcia na skutek błędów okablowania.



3. Monitoring o dużej gęstości w dużych centrach danych



Scenariusz A: Monitorowanie RPP i PDU

W dużych serwerowniach RPP może wysyłać 42 lub więcej obwodów. Rozwiązanie SMT8 obejmuje wszystkie oddziały jednym systemem:

● Zaleta: Oszczędność do 70% przestrzeni instalacyjnej w porównaniu z tradycyjnymi licznikami.

● Informacje w czasie rzeczywistym: monitoruje prąd, moc czynną, moc bierną i jakość zasilania dla każdej pojedynczej szafy serwerowej.



Scenariusz B: Kompleksowa dokładność klasy 0,5 s

System SEM8MT zapewnia poziomy dokładności wymagane normą ISO 50001 (od 2% do 120% prądu znamionowego). Ma to kluczowe znaczenie dla rozliczeń z najemcami w kolokacyjnych centrach danych.



4. Głębokie nurkowanie techniczne: moduły prądowe i czujniki

● Skalowalność modułowa: Jeden system może monitorować do 32 modułów prądowych (do 96 obwodów jednofazowych) poprzez pojedyncze połączenie magistrali.

● Technologia RJ12: Interfejs RJ12 typu „kliknij i zablokuj” zapewnia 100% prawidłowe połączenie elektryczne nawet w ciasnych szafkach.

● Wszechstronność czujnika:

● Solid-core: najlepszy do nowych wersji (najwyższa precyzja).

● Dzielony rdzeń: Idealny do modernizacji działających centrów danych bez przestojów.

● Cewki Rogowskiego: Elastyczny montaż w przypadku dużych szyn zbiorczych lub nieregularnych przestrzeni kablowych.



5. Porównanie: liczniki tradycyjne i rozwiązanie SEM8MT (H2)

Funkcja	Tradycyjny miernik jednoobwodowy	Rozwiązanie Sinava SMT8
Gęstość instalacji	Niski (masywny)	Ekstremalne (modułowe/możliwość układania w stosy)
Czas okablowania	Długie (ręczne okablowanie przekładnika prądowego/zasilania)	Szybki (RJ12 Plug & Play)
Koszt komunikacji	Wysoki (indywidualny adres IP/brama)	Niski (współdzielony adres przez magistralę)
Wymiana na gorąco	Nieobsługiwane	Obsługiwane (rozwiń podczas transmisji na żywo)



6. Zakończenie: Fundacja Zielonych Centrów Danych

Zielona transformacja zaczyna się od pomiaru. Wdrażając wieloobwodowe systemy monitorowania, takie jak SEM8MT, operatorzy mogą śledzić dynamikę PUE w czasie rzeczywistym i wykorzystywać analizę harmonicznych do przewidywania potencjalnych awarii zasilania, zapewniając wysoką dostępność obiektów poziomu III/IV.
