MCCB

Opis

Techniczny

Opis

W obwodzie prądu przemiennego 50 Hz KM2 może dobrze działać od 16 A do 800 A do 800 V. Wyzwalacze przeciążeniowe, zwarciowe i podnapięciowe przeznaczone są do ochrony sieci rozdzielczych i silników. W KM2 zastosowano materiały przyjazne dla środowiska.

Liczba biegunów: 3P, 4P

Obowiązująca kategoria: A

Prąd znamionowy (In): 63A-630A

Znamionowe napięcie pracy (Ue): AC400V/AC690V

Znamionowe napięcie izolacji (Ui): AC800V

Znamionowe napięcie udarowe wytrzymywane (Uimp): 8kV

Typ wyzwalacza: termomagnetyczny

Temperatura otoczenia: –5 ℃ ~ 55 ℃

Zdolność wyłączania (AC400V):

L:Icu=35kA, AC400V, Ics=100%Icu

M:Icu=50kA, AC400V, Ics=100%Icu

H:Icu=65kA, AC400V, Ics=100%Icu

Zdolność wyłączania (AC690V):

M/H:Icu=10kA, Ics=100%Icu

M/H: Icu=15kA, Ics=100%Icu In=630A

Zgodny z normą: IEC/EN60947-2 GB/T14048.2

Certyfikat: CCC CE CB

KM2 MCCB

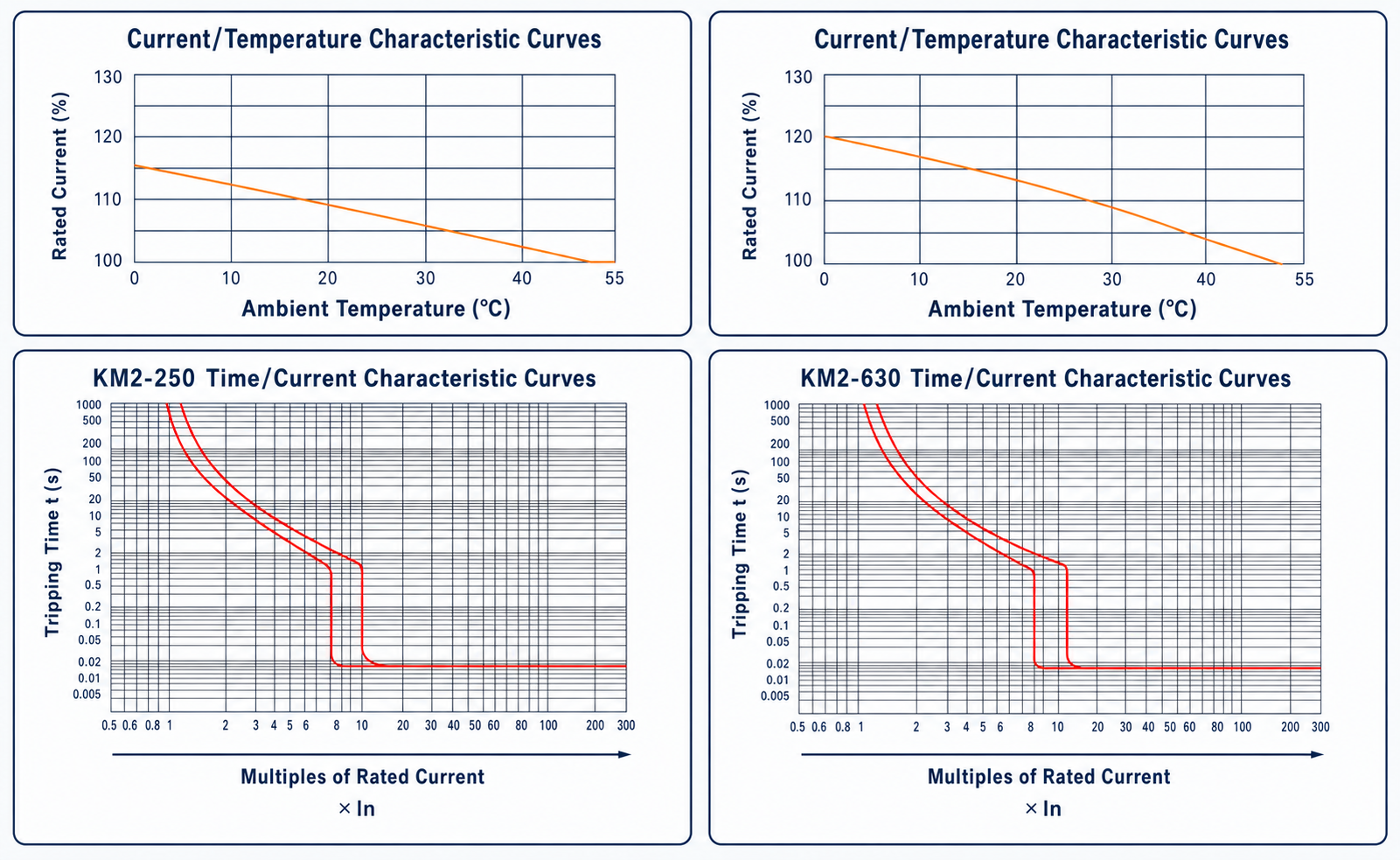

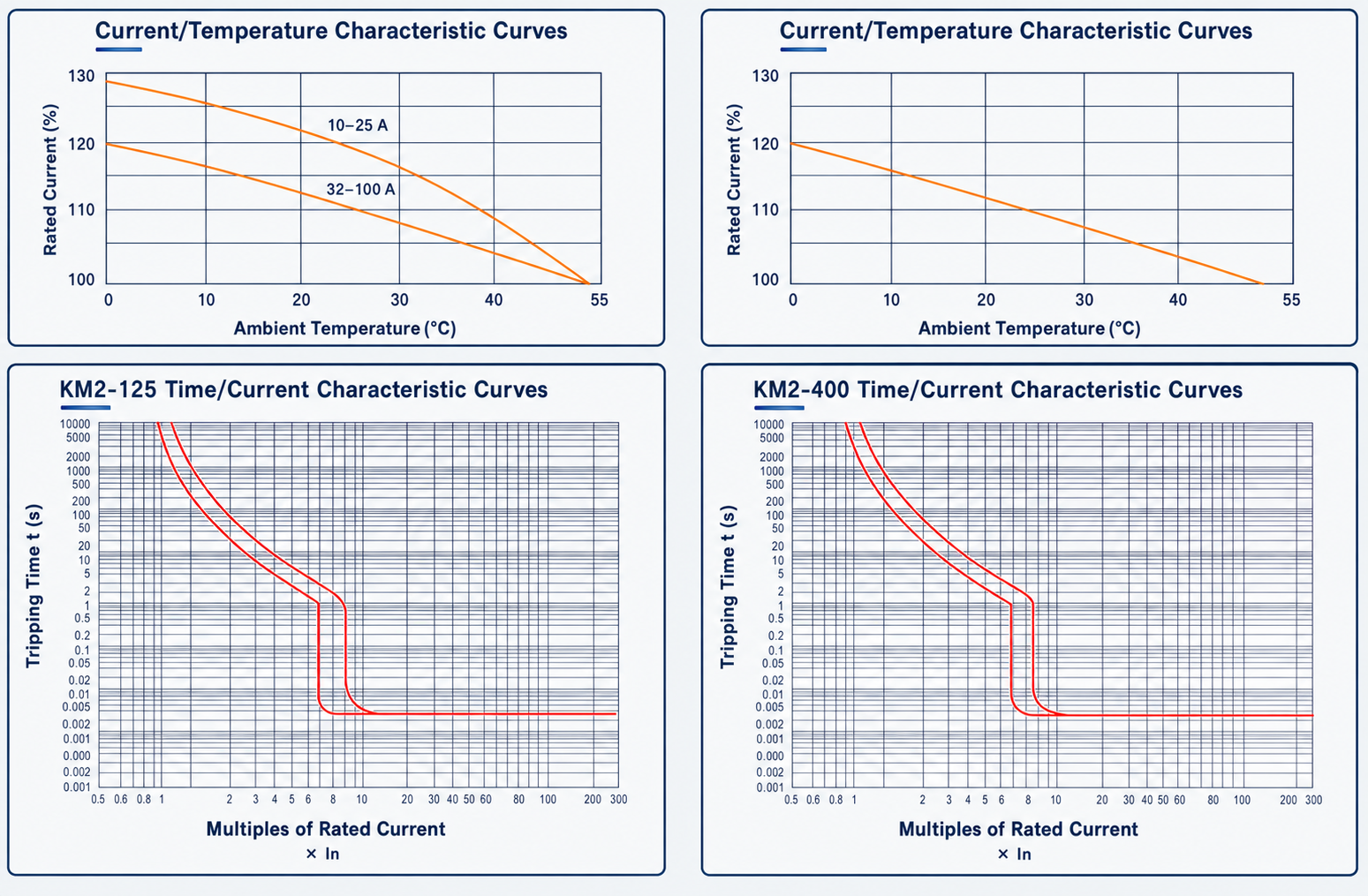

Charakterystyka robocza KM2

Wyzwolenie termomagnetyczne

KM2 MCCB

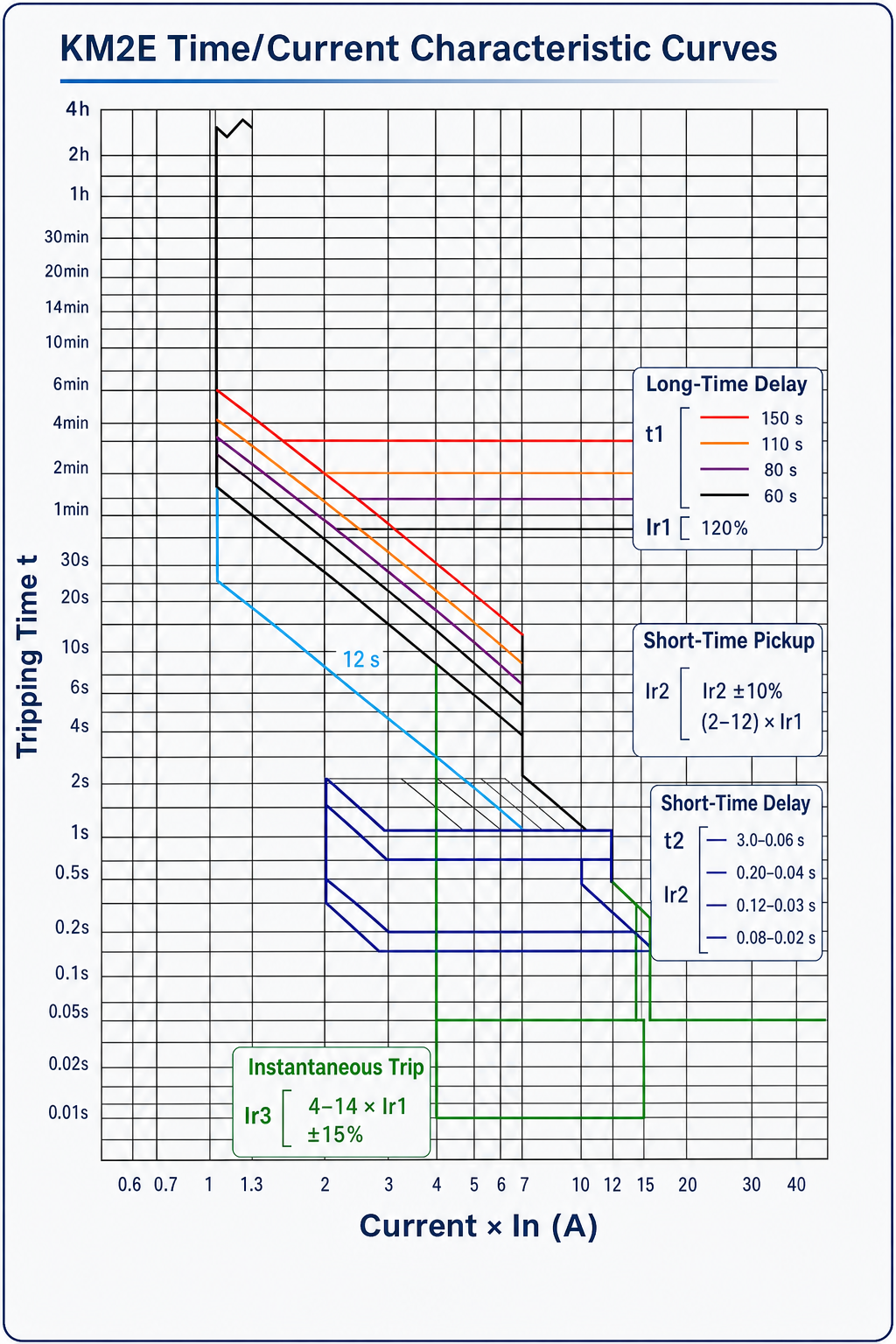

Charakterystyka wyzwalania KM2E

Regulowane ustawienie
1. Ustawienie prądu przeciążeniowego (Ir1)
2. Długi czas opóźnienia przeciążenia (t1)
3. Ustawienie prądu zwarciowego (Ir2)
4. Czas opóźnienia zwarciowego (t2)
5. Ustawienie prądu wyłączenia bezzwłocznego (Ir3)
6. Wyłączenie awaryjne z powodu zwarcia doziemnego Ustawienie prądu (Ir4)
7. Wtyczka testowa
8. Wskaźnik - Gotowość do wyłączenia
9. Wskaźnik - Alarm wstępny przeciążenia (I>0,8xIr)
10. Wskaźnik - Przeciążenie (I> 1,05xIr)

KM2 MCCB

Techniczny

Funkcja ochronna		Symbol	Zakres ustawień
Podróż z dużym opóźnieniem	Prąd odbioru (A)	Ir1	In=32A: 16 20 25 32 In =63A: 32 36 40 45 50 55 60 63 In =125A:63 65 70 75 80 85 90 95 100125 In =250A: 100 125 140 160 180 200 225 250 In =400A: 200 225 250 280 315 350 400 In =630A: 400 420 440 460 480 500 560600630 In =800A: 6 630640660 680700 720 740760780800 Nie wyzwala przy nie więcej niż [lr1]x1,05 Wyzwolenie w ciągu 2 godzin pomiędzy [ir1]x1,05 a [lr1]x1,3 *Wyzwolenie w ciągu 1 godziny pomiędzy [lr¹]×1,3 a [Ir¹]x2
Podróż z dużym opóźnieniem	Opóźnienie czasowe	t1	(12-60-100-150)(sek) przy [Ir1]x2'" *Typ silnika: (0,93-4,63-6,17-7,72-11,6)(s) przy 720% Ir1 (21,3-107-142-178-267)(s) przy 150% Ir1 Tolerancja ustawienia opóźnienia czasowego: ±20%
Wycieczka z krótkim opóźnieniem	Prąd odbioru (A)	Ir2	[Ir1]x(2～12)(2-2,5-3-4-5-6-7-8-10-12) *Tolerancja ustawień prądu: ±10%
Wycieczka z krótkim opóźnieniem	Opóźnienie czasowe	t2	(0,06-0,1-0,2-0,3)(sek) *Tolerancja ustawienia opóźnienia czasowego: ± 20%
Natychmiastowa podróż	Prąd odbioru (A)	Ir3	[Ir1]x(4~14)(OFF-4-6-7-8-9-10-11-12-14) ²) *Tolerancja ustawień prądu: ± 15%
Wyzwolenie z powodu zwarcia doziemnego	Prąd odbioru (A)	Ir4	[Ir1]x(WYŁ.-0,3-0,4-0,5-0,6-0,7-0,8) ③ *Tolerancja ustawień prądu: ± 10%
(1)Dla KM2E-125,250, ustawienie t¹: (OFF-12-60-80-100)(s) przy [lr1]x2
(2) Dla ustawienia KM2E-125,250, Ir3: (OFF-4-6-7-8-10-11-12-13-14)
(3) Dla ustawienia KM2E-125,250, Ir4: (OFF-0,4-0,5-0,6-0,7-0,8)

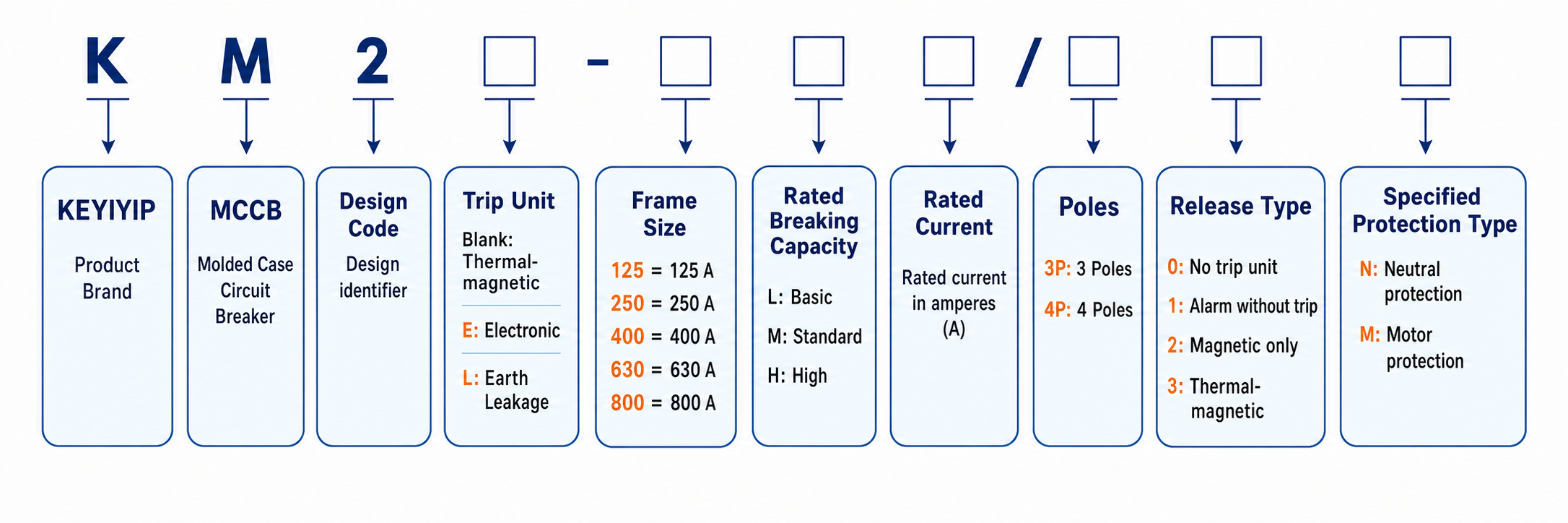

Kod polecenia

Model		KM2-125			KM2-250		KM2-400		KM2-630		KM2E-800
Typ zdolności wyłączania		X	L	M	L	M	L	M	M	H	M	H
Prąd znamionowy In(A)		16,20,25,32,40,50,63,80,100,125			100,125,150,160,180,200,225,250		250,300,350,400		400,500,630		400~800
Polacy		3/4			3/4		3/4		3/4		3/4
Znamionowe napięcie izolacji Ui(V)		AC 800			AC 800		AC 800		AC 800		AC 1000
Znamionowe napięcie wytrzymywane impulsu Uimp(V)		8000			8000		8000		8000		8000
Znamionowe napięcie robocze Ue(V)		AC 400/690			AC 400/690		AC 400/690		AC 400/690		AC 400/690
Znamionowe maksymalne zwarcie Zdolność wyłączania Icu (kA)	AC400	25	35	50	35	50	35	50	50	65	50	65
	AC690	-	10		10		15		15		15	20
Znamionowe zwarcie serwisowe Zdolność wyłączania Ics (kA)	AC400	25	35	50	35	50	35	50	50	65	50	65
	AC690	-	10		10		15		15		15	20
Żywotność elektryczna (cykle)	AC400	8000			7500		7500		7500		7500
	AC690	1500			1500		1500		1500		500
Żywotność mechaniczna (cykle)		20000			10000		10000		10000		10000
Wymiar (mm)	W(3/4)	75/100	92/122		107/142		150/198		182/240		210/280
	L	130	150		165		257		270		280
	H	84	83		103		107		110		115.5
Wyłącznik bocznikowy		O			O		O		O		O
Zwolnienie podnapięciowe		O			O		O		O		O
Przełącznik pomocniczy		O			O		O		O		O
Przełącznik alarmu		O			O		O		O		O
Zmotoryzowany mechanizm operacyjny		O			O		O		O		O
Obsługa uchwytu obrotowego		O			O		O		O		O
