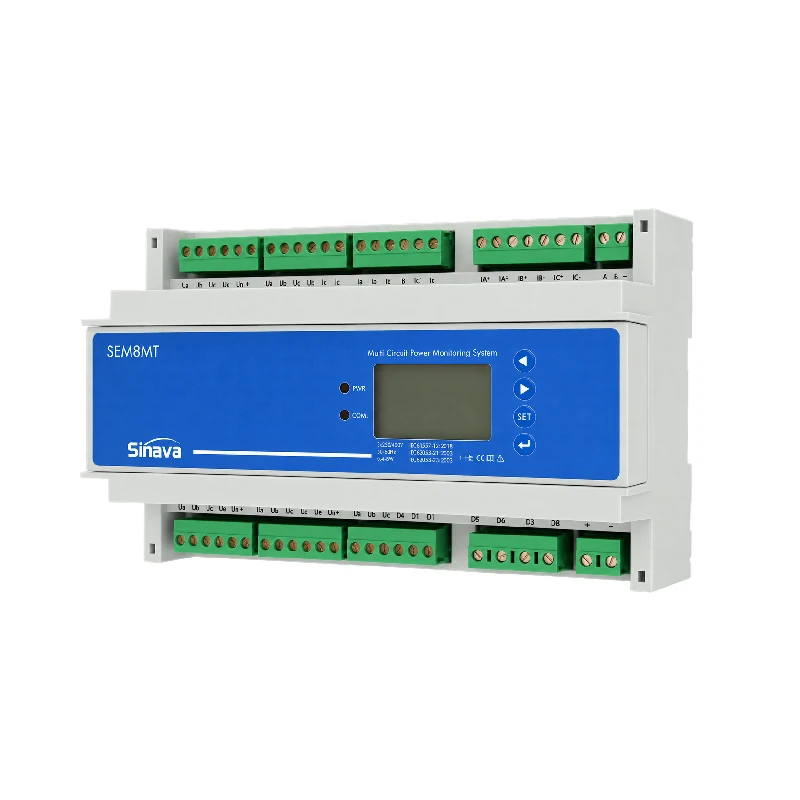

Miernik mocy wieloobwodowy
Wielokanałowy miernik mocy
Wielokanałowy miernik mocy zapewnia kompaktowe i solidne rozwiązanie pomiarowe; Może zapewnić niezawodne monitorowanie obciążeń elektrycznych lub przemysłowych budynków komercyjnych przy niższych kosztach instalacji w jednym punkcie dzięki opomiarowaniu podliczbowemu. Obwody jednofazowe mogą obsługiwać do 18 kanałów, natomiast obwody trójfazowe mogą obsługiwać do 6 kanałów.
To urządzenie może wykonywać pomiary w czasie rzeczywistym, mierzyć zużycie i wytwarzaną energię, obsługiwać wielostopniowe rozliczanie czasu użytkowania (TOU) i monitorować jakość energii. Oferuje wiele zaawansowanych opcji komunikacji, w tym Modbus przez RS485, interfejs Ethernet i różne opcje kombinacji komunikacji wejścia/wyjścia, umożliwiając obszerną i niezawodną wymianę danych.
Warunki pracy
-Zasilanie
AC/DC: 90–240 V, 50/60 Hz;
Maksymalny pobór mocy <5 W
- Środowisko pracy:
Temperatura: -20°C~+60°C
Wilgotność: 20% ~ 95% RH (bez kondensacji)
- Środowisko przechowywania
Temperatura: -25°C do +70°C
Wilgotność: 20% do 95% RH (bez kondensacji)
Wejście
Wejście
|
Aktualny |
Zakres: 0–5 A (opcjonalnie: 1 A, 5 A, 100 mA) |
|
woltaż |
Zakres: 0–480 V L-L (CATIII-300 V) |
|
częstotliwość |
50/60 Hz |
|
przeciążenie prądu |
Może pracować w sposób ciągły przy 1,2-krotności wartości znamionowej; może działać przez 5 sekund przy 10-krotności wartości znamionowej. |
|
Przeciążenie napięcia |
Uruchomić przy dwukrotnie większej wartości znamionowej przez 30 sekund |
Dokładność
|
Parametr |
Dokładność |
A |
B |
C |
Całkowity |
|
woltaż Aktualny moc czynna moc bierna pozorny wynik współczynnik mocy Aktywna energia mocy Moc bierna częstotliwość |
0.2 0.2 0,5 s 0,5 s 0,5 s 0,5 s 0,5 s 1.0 0.1 |
V1 A1 W1 zm.1 VA1 PF1
|
V2 A2 W2 zmienna2 VA2 PF2
|
V3 A3 W3 var3 VA3 PF3
|
W odm VA PF Wh varh Hz |
|
Funkcjonować |
Parametr |
|
|
|
Parametry w czasie rzeczywistym |
woltaż |
Ua, Ub, Uc / Uab, Ubc, Uca |
● |
|
Aktualny |
Każdy kanał/faza |
● |
|
|
moc |
Każdy kanał/faza |
● |
|
|
moc bierna |
Każdy kanał/faza |
● |
|
|
pozorny wynik |
Każdy kanał/faza |
● |
|
|
współczynnik mocy |
Każdy kanał/faza |
● |
|
|
częstotliwość |
Każdy kanał/faza |
● |
|
|
energia elektryczna |
Moc czynna + |
Każdy kanał |
● |
|
Moc bierna + |
Każdy kanał |
● |
|
|
Moc czynna- |
Każdy kanał |
● |
|
|
Moc bierna- |
Każdy kanał |
● |
|
|
Cennik energii elektrycznej według czasu użytkowania |
4 plany cenowe, 12 podsesyj |
○ |
|
|
Jakość zasilania |
całkowite zniekształcenie harmoniczne |
UTHD, UTOHD, UTEHD, UTHFF, UCF ITHD, ITOHD, ITEHD, IKF |
○ |
|
Pojedyncza harmoniczna |
2-31 |
○ |
|
|
Asymetria napięcia |
/ |
○ |
|
|
Bieżąca nierównowaga |
/ |
○ |
|
|
Rejestracja zapotrzebowania |
Rekord popytu w ciągu ostatnich trzech miesięcy |
○ |
|
|
odchylenie napięcia |
/ |
○ |
|
|
zgłosić na policję |
Wirtualny alarm |
5 wyzwalaczy alarmowych |
○ |
|
Moduł we/wy |
1-kanałowe wyjście impulsowe |
Wartość domyślna: 5000 impulsów/kWh VCC<48V,Iz<50mA |
○ |
|
6-kanałowe wejście dyskretne |
Rezystancja obwodu otwartego <500 Ω; rezystancja obwodu zamkniętego > 100 kΩ |
● |
|
|
komunikacja |
Interfejs RS485 |
RS485, Modbus-RTU |
● |
Uwaga: „rows” oznacza funkcjonalność standardową; „○” oznacza opcjonalną funkcjonalność;
|
Terminal |
Wyjaśnienie |
|
L/N |
Wejście pomocnicze: 85–265 Vac/DC |
|
Ua/Ub/Uc/Un |
Wejście napięcia fazy A, B, C i przewodu neutralnego |
|
Pomiar 1-6 |
6-kanałowe wejście prądowe |
|
C |
Terminal publiczny |
|
D1-D6 |
6 portów wejściowych przekaźnika |
|
A B |
Interfejs komunikacyjny RS485 |

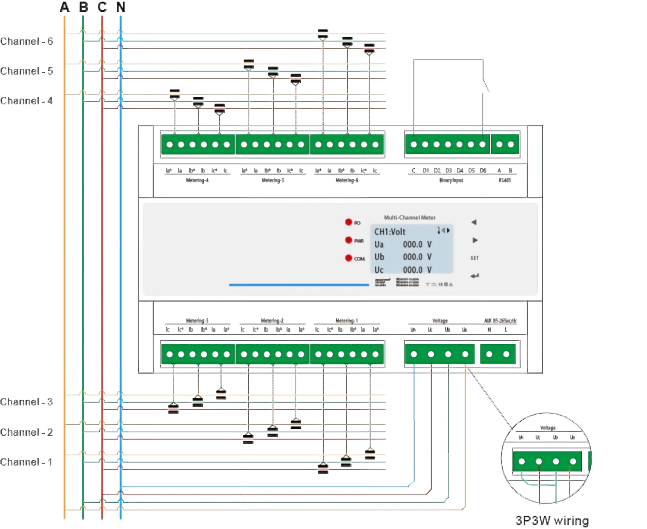

Uwaga: W przypadku korzystania z konfiguracji okablowania 3P3W, Ub i Un muszą być zewnętrznie zwarte, jak pokazano na schemacie; w przeciwnym razie wyświetlane napięcie będzie nieprawidłowe.
