Artykuł ten stanowi analizę SEM8MT, cyfrowego urządzenia do monitorowania zasilania z 6 obwodami prądu przemiennego, mającego na celu zapewnienie monitorowania zasilania w czasie rzeczywistym w czasie rzeczywistym i analizę zużycia energii w obiektach przemysłowych i komercyjnych. W tym artykule omówiono ogólną architekturę, podstawowe technologie i funkcje SEM8MT, w tym jego możliwości monitorowania wielu kanałów, rejestrację danych i mechanizm alarmowy. Wykorzystując pomiary wielopętlowe w centrach danych jako studium przypadku, przedstaw praktyczne zastosowanie i schemat konfiguracji produktu. Poprzez szczegółową analizę danych eksploatacyjnych i charakterystyk technicznych, w artykule wskazano znaczenie SEM8MT w poprawie niezawodności systemu elektroenergetycznego i efektywności zarządzania energią.

1. Omówienie funkcji SEM8MT

Zapotrzebowanie na wieloobwodowe monitorowanie mocy rośnie w nowoczesnych obiektach przemysłowych, handlowych i infrastrukturalnych. 6-obwodowe urządzenie do monitorowania mocy SEM8MT AC zapewnia wysoce precyzyjne rozwiązania w czasie rzeczywistym do monitorowania parametrów mocy w wielu obwodach, obsługując jednoczesne monitorowanie 6 obwodów trójfazowych lub 18 obwodów jednofazowych. Posiada możliwość śledzenia kluczowych parametrów zasilania, takich jak napięcie, prąd, moc i energia, w czasie rzeczywistym. Jego zastosowania obejmują obszary takie jak produkcja, centra danych, stacje bazowe 5G i zarządzanie mikrosieciami, zapewniając użytkownikom kompleksową analizę zużycia energii i narzędzia do zarządzania oszczędzaniem energii.

2. Specyfikacja i komunikacja

Zapotrzebowanie na wieloobwodowe monitorowanie mocy rośnie w nowoczesnych obiektach przemysłowych, handlowych i infrastrukturalnych. 6-obwodowe urządzenie do monitorowania mocy SEM8MT AC zapewnia wysoce precyzyjne rozwiązania w czasie rzeczywistym do monitorowania parametrów mocy w wielu obwodach, obsługując jednoczesne monitorowanie 6 obwodów trójfazowych lub 18 obwodów jednofazowych. Posiada możliwość śledzenia kluczowych parametrów zasilania, takich jak napięcie, prąd, moc i energia, w czasie rzeczywistym. Jego zastosowania obejmują obszary takie jak produkcja, centra danych, stacje bazowe 5G i zarządzanie mikrosieciami, zapewniając użytkownikom kompleksową analizę zużycia energii i narzędzia do zarządzania oszczędzaniem energii.

3. Zasada działania i mechanizm

3.1 Monitorowanie mocy wieloobwodowej

SEM8MT, wielokanałowe urządzenie detekcyjne prądu przemiennego, rejestruje wartość prądu w obwodzie pomiaru prądu za pomocą precyzyjnego przekładnika prądowego (CT) z gęstością próbkowania wynoszącą 128 punktów próbkowania na cykl; Przekładnik prądowy przyrządu zapewnia pomiar prądu izolacji i oblicza różne parametry elektryczne przy użyciu zaawansowanych chipów pomiarowych, a wyniki obliczeń wyprowadza w odstępach co 20 ms. Ogólne dane instrumentu są odświeżane co sekundę, aby umożliwić wykrywanie wielu pętli w czasie rzeczywistym. Ta funkcja jest szczególnie przydatna w obiektach z zarządzaniem wieloma obciążeniami, pomagając użytkownikom uzyskać ulepszone monitorowanie mocy i zarządzanie zużyciem energii przez sprzęt

3.2 Mechanizm alarmowy i progowy

SEM8MT ma wbudowane konfigurowalne progi alarmowe (takie jak przepięcie, przetężenie, utrata fazy i maksymalna pamięć). Po wyzwoleniu wartości alarmowej urządzenie wysyła sygnał przez przekaźnik, który można podłączyć do zewnętrznego systemu alarmowego lub zintegrować z systemem SCADA w celu dalszego przetwarzania. Funkcja ta wspiera konserwację zapobiegawczą, skraca przestoje i zapewnia bezpieczną pracę sprzętu.

3.4 Dane historyczne i analizy

SEM8MT zapewnia efektywne dane analizy jakości energii dla każdego obwodu trójfazowego. Obejmuje TDHi/THDu, indywidualne harmoniczne do rzędu 31., asymetrię trójfazową oraz spadki/wzrosty napięcia. Stosowanie obciążeń nieliniowych powoduje różne stopnie zanieczyszczeń harmonicznych. Kierownictwo musi skutecznie monitorować jakość energii w każdym obwodzie i raportować ją do systemu SCADA w formie zapisów zdarzeń, aby SCADA mogła zrozumieć ogólną jakość energii.

3.5 Analiza jakości energii

SEM8MT ma potężne możliwości rejestracji danych, obsługując codzienną rejestrację mocy czynnej i prądu szczytowego, a także może przechowywać do 36 000 rekordów historycznych. Ta funkcja ułatwia audyt energii elektrycznej i ocenę oszczędności energii, pomagając użytkownikom identyfikować niezrównoważenie obciążenia, śledzić wzorce zapotrzebowania na energię elektryczną i wdrażać środki oszczędzające energię.

4. Studium przypadku monitorowania zasilania wielu obwodów w centrum danych

4.1 Przegląd projektu

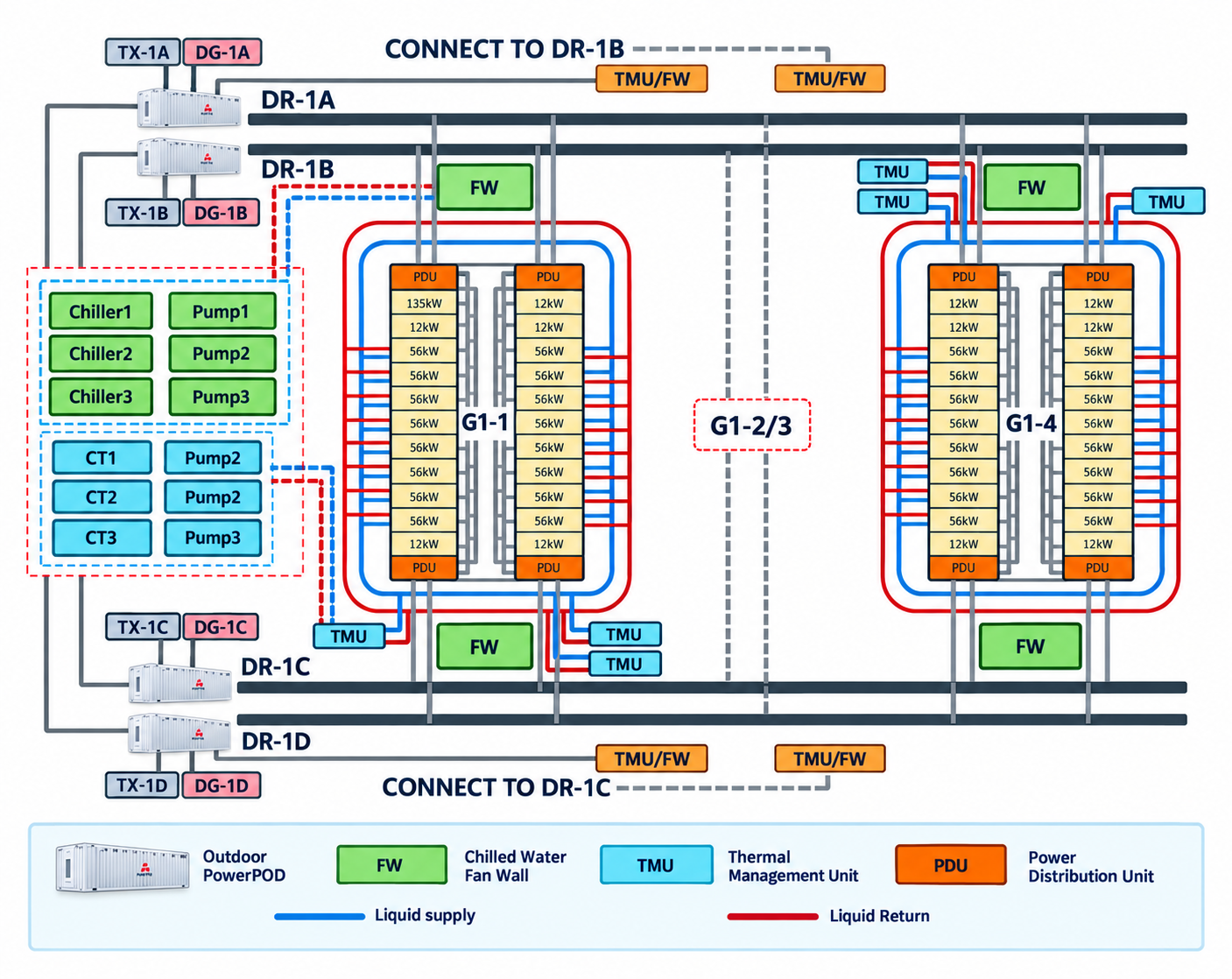

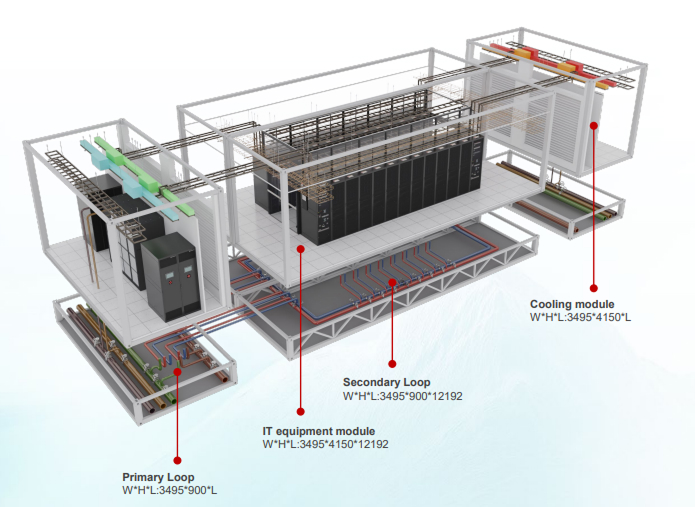

Projekt ten polega na zaprojektowaniu wieloobwodowego systemu detekcji mocy dla dużego centrum przetwarzania danych w chmurze w Malezji (o łącznej mocy 9,6 MW), który służy do wykrywania w czasie rzeczywistym jakości energii w poszczególnych obwodach dystrybucyjnych i danych dotyczących efektywności energetycznej obciążenia.

4.2 Wskaźniki ogólne

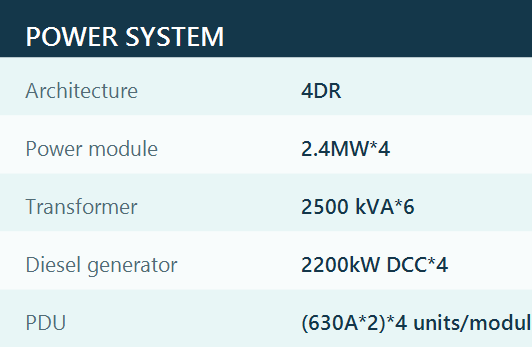

Projekt ten polega na zaprojektowaniu wieloobwodowego systemu detekcji mocy dla dużego centrum przetwarzania danych w chmurze w Malezji (o łącznej mocy 9,6 MW), który służy do wykrywania w czasie rzeczywistym jakości energii w poszczególnych obwodach dystrybucyjnych i danych dotyczących efektywności energetycznej obciążenia.

4.3 Główne komponenty i konfiguracja monitorowania

4.3.1 Monitorowanie i analiza mocy w czasie rzeczywistym

Monitorowanie w czasie rzeczywistym prądu, napięcia, mocy, współczynnika mocy, energii i innych parametrów w ponad 2000 obwodach. Wczesne wykrywanie obwodów przeciążeniowych w celu zapobiegania wypadkom. Dynamicznie dostosowuj rozkład obciążenia, zwiększaj obciążenie transformatora o 5-8% i dokładnie obliczaj wartości PUE dla każdego regionu

4.3.2 Monitorowanie i analiza mocy w czasie rzeczywistym

Przyrząd ma dobre możliwości analizy jakości energii, dostarczając dane monitorowania, takie jak THDi/THDu, indywidualne harmoniczne do 31. rzędu, niezrównoważenie trójfazowe, odchylenie częstotliwości itp. Kierownictwo może zidentyfikować źródła harmonicznych na podstawie tych danych i podjąć odpowiednie środki kontroli jakości energii w celu zmniejszenia harmonicznych w Suzhou i Hangzhou, poprawić wydajność zasilania UPS i serwerów o 2-3% oraz wydłużyć żywotność sprzętu IT.

4.3.3 Analiza i optymalizacja zużycia energii

Identyfikuj obszary o wysokim zużyciu energii poprzez monitorowanie danych w czasie rzeczywistym i wdrażaj ukierunkowane środki oszczędzania energii. Zoptymalizuj strategię działania systemu klimatyzacji i zmniejsz zużycie energii na chłodzenie. Roczny potencjał oszczędności energii może sięgać 3-5% całkowitego rachunku za energię elektryczną. Ogranicz fałszywe przestoje i zapewnij dostępność sprzętu

4.3.4 Fazy i sugestie realizacji projektu

1) Wdrażanie etapami: zacznij od obwodu głównego, następnie obwodów odgałęzionych, najpierw obszarów kluczowych, a następnie obszarów rozszerzeń

2) Standardowy projekt: ujednolicenie współczynnika przekładnika prądowego, modelu sprzętu i protokołu komunikacyjnego jest korzystne dla zarządzania danymi SCADA i wykonywania działań po uruchomieniu sprzętu.

3) Uwagi dotyczące integracji: Zarezerwowane interfejsy umożliwiające bezproblemową integrację z systemami DCIM, BA i EMS

4) Ustanowienie regularnego systemu kalibracji

5. Wniosek

Powyższy wieloobwodowy schemat wykrywania mocy zapewnia wyrafinowane i inteligentne zarządzanie zużyciem energii w centrach danych poprzez rozsądny dobór wielofunkcyjnych mierników, wieloobwodowych jednostek monitorujących i komponentów mikroCT. System nie tylko zapewnia dokładne dane dotyczące zużycia energii, ale także pomaga centrom danych zapewnić efektywność energetyczną i niezawodne działanie poprzez funkcje ostrzegania i analizy, co zapewnia dobre korzyści ekonomiczne i technologiczne.
