Rozwiązanie do monitorowania zasilania wieloobwodowego dla centrów danych: analiza techniczna SEM8MT

Streszczenie:

W miarę wzrostu zapotrzebowania na efektywność energetyczną w środowiskach o dużej gęstości, wieloobwodowe urządzenie do monitorowania mocy SEM8MT staje się kluczowym rozwiązaniem do analizy energii w czasie rzeczywistym. W tym artykule omówiono architekturę, podstawowe technologie i zalety funkcjonalne SEM8MT, koncentrując się na jego zastosowaniu w zarządzaniu energią w centrach danych. Integrując precyzyjne pomiary z zaawansowanymi mechanizmami alarmowymi, SEM8MT zwiększa niezawodność systemu elektroenergetycznego i optymalizuje zużycie energii w obiektach przemysłowych i komercyjnych.

1. Przegląd funkcji SEM8MT

W nowoczesnej infrastrukturze wieloobwodowe monitorowanie mocy jest niezbędne do precyzyjnego zarządzania energią. Urządzenie SEM8MT AC to precyzyjny monitor cyfrowy przeznaczony do obsługi:

• Elastyczne monitorowanie: jednoczesne śledzenie 6 obwodów trójfazowych lub 18 obwodów jednofazowych.
• Kluczowe parametry: Gromadzenie danych w czasie rzeczywistym dla napięcia (V), prądu (I), mocy czynnej/biernej (P/Q) i zużycia energii (kWh).
• Wszechstronne zastosowania: Idealny do centrów danych, stacji bazowych 5G, zakładów produkcyjnych i systemów mikrosieci.
• Specyfikacje techniczne i komunikacja

SEM8MT został zaprojektowany z myślą o wydajności na poziomie przemysłowym i posiada następujące parametry techniczne:

3. Zasada działania i podstawowe mechanizmy

3.1 Wykrywanie wielokanałowe w czasie rzeczywistym

SEM8MT wykorzystuje precyzyjne przekładniki prądowe (CT) z częstotliwością próbkowania o dużej gęstości wynoszącą 128 punktów na cykl. Wykorzystując zaawansowane chipsety pomiarowe, urządzenie oblicza parametry elektryczne co 20 ms i odświeża pełny zestaw danych co sekundę. Zapewnia to monitorowanie mocy w czasie rzeczywistym w obiektach o złożonym rozkładzie obciążenia.

3.2 Zaawansowane zarządzanie alarmami i progami

Urządzenie posiada wbudowane, konfigurowalne progi przepięć, przetężeń i utraty fazy. Po wyzwoleniu progu SEM8MT wysyła sygnał poprzez swój wewnętrzny przekaźnik. Można je zintegrować z systemami SCADA lub alarmami zewnętrznymi, aby ułatwić konserwację zapobiegawczą i zminimalizować nieplanowane przestoje.

3.3 Jakość energii i analiza harmonicznych

Aby walczyć z zanieczyszczeniami harmonicznymi powodowanymi przez obciążenia nieliniowe, SEM8MT zapewnia głęboki wgląd w jakość energii, w tym:

● THDi / THDu i poszczególne harmoniczne do 31. rzędu.

● Monitorowanie spadków/wzrostów napięcia i asymetrii trójfazowej.

Te spostrzeżenia pozwalają zarządcom obiektów identyfikować źródła zakłóceń i raportować zapisy zdarzeń bezpośrednio do systemu SCADA.

3.4 Audyt danych historycznych

Dzięki pojemności 36 000 rekordów historycznych, SEM8MT umożliwia codzienne śledzenie prądu szczytowego i mocy czynnej. To niezawodne rejestrowanie danych jest niezbędne do audytu energii elektrycznej, identyfikacji schematu obciążenia i wdrażania długoterminowych środków oszczędzania energii.

4. Studium przypadku: Centrum danych w chmurze o mocy 9,6 MW (Malezja)

4.1 Przegląd projektu

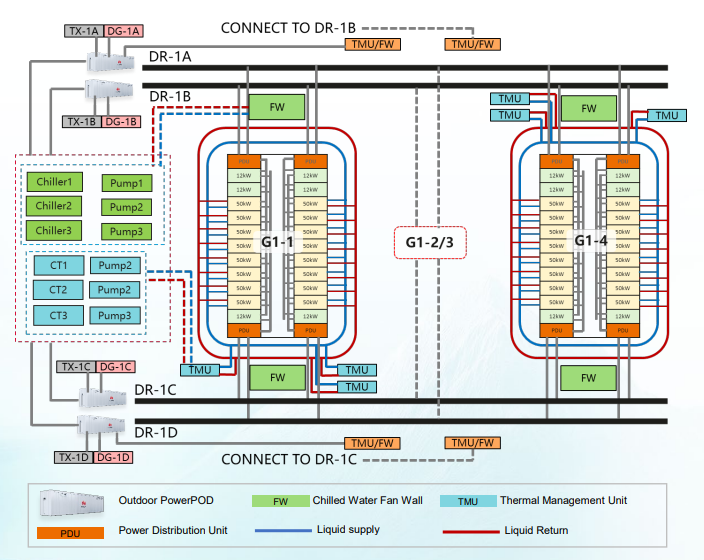

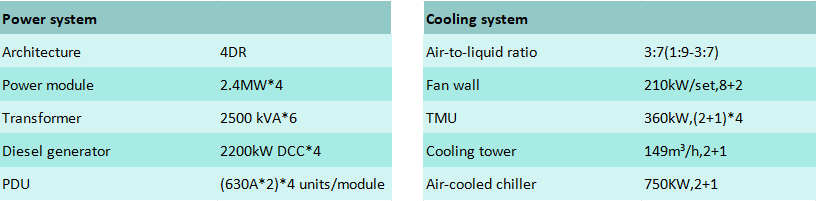

Projekt ten obejmował wdrożenie wieloobwodowego systemu wykrywania mocy dla hiperskalowego centrum danych w chmurze o mocy 9,6 MW w Malezji. Głównym celem było monitorowanie jakości energii i efektywności energetycznej w tysiącach obwodów dystrybucyjnych.

4.2 Kluczowe wskaźniki wydajności (KPI)

● Monitorowanie w czasie rzeczywistym: Ponad 2000 obwodów monitorowanych jednocześnie, aby zapobiec przeciążeniom.

● Optymalizacja PUE: Dokładne obliczenie regionalnych wartości PUE pomogło zwiększyć wydajność obciążenia transformatora o 5-8%.

● Ograniczanie harmonicznych: Dzięki identyfikacji źródeł harmonicznych obiekt poprawił wydajność zasilania UPS i serwerów o 2-3%, znacznie wydłużając żywotność sprzętu IT.

● Oszczędność energii: Ukierunkowane strategie chłodzenia oparte na danych w czasie rzeczywistym spowodowały redukcję rocznych kosztów energii elektrycznej o 3-5%.

4.3 Zalecenia dotyczące wdrożenia

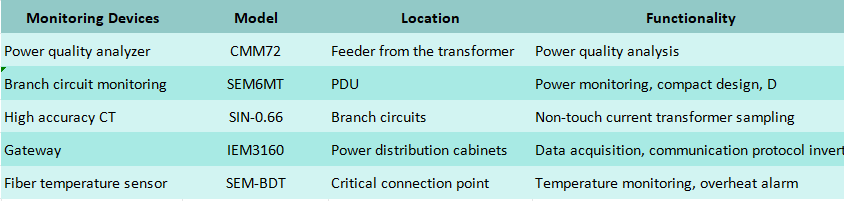

● Wdrażanie etapowe: nadaj priorytet obwodom głównym i obciążeniom krytycznym przed rozszerzeniem na obwody odgałęzione.

● Standaryzacja: Stosuj jednolite współczynniki przekładników prądowych i protokoły komunikacyjne, aby uprościć integrację DCIM/SCADA.

● Przyszłościowe: Zapewnij, aby interfejsy były zarezerwowane dla bezproblemowej integracji z BA (automatyką budynków) i EMS (systemami zarządzania energią).

5. Wniosek

SEM8MT zapewnia wyrafinowane, a jednocześnie ekonomiczne rozwiązanie do inteligentnego zarządzania energią. Łącząc precyzyjne monitorowanie wielu obwodów z głęboką analizą jakości zasilania, gwarantuje, że nowoczesne centra danych osiągną zarówno niezawodność operacyjną, jak i maksymalną efektywność energetyczną.
